2835 LED LIGHT 12V Flexible LED FPCB avec film blanc double face pour circuit imprimé à bande LED

2835 LED LIGHT 12V Flexible LED FPCB avec film blanc double face pour circuit imprimé à bande LED

Nom De Marque:	HONGQI
Numéro De Modèle:	HQ40040
Nombre De Pièces:	1000pcs
Prix:	Négociable
Délai De Livraison:	8-15 jours ouvrables
Conditions De Paiement:	L / c, d / a, t / t

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Certification:

UL E477885 IATF16949 GB/T13485

Épaisseur de la feuille de cuivre:

1 once

Indice IP:

Épaisseur du cuivre:

Consommation d'énergie:

4,8 W/m

Taille:

personnalisé

Le trou min:

0,1 mm

Technologie de traitement:

feuille roulée

Couleur des LED:

Blanc

soutien

Masque vendu:

Blanc

Étanche:

largeur:

Matériau isolant:

résine organique

Tension nominale:

Flexibilité:

Flexible

Détails d'emballage:

Emballé avec de solides étuis en papier

Capacité d'approvisionnement:

100000 pièces par mois

Mettre en évidence:

Circuits flexibles à LED FPC

L'écran de la bande FPCB à LED de 12 V

2835 LED FPC avec garantie

Description du produit

FPCB - BARE - 2835-120D-40R-5MM-12V-0805 Circuit imprimé à bande LED flexible

Vue d'ensemble du produit

Numéro de modèle:HQ40040
Nom du produit:Circuits à bande LED flexibles
Caractéristiques:Carton à double couche avec film blanc à double face, antioxydant OSP noir

Les spécifications

Type de LED:5050
Quantité par unité:30 LED par PC
Les dimensions:10 mm x 503 mm
Voltage:24 V
Type de plaque:FPCB à double face avec film blanc

Paramètres de conception des FPC

Précision dimensionnelle

Précisité de la FPC:Taille maximale de 240 mm (largeur) × 500 mm (longueur), sans restriction de taille minimale
Plaque de matériau de roulement:Largeur maximale de 240 mm, longueur maximale de 100 mètres

Nombre de couches

Les panneaux à une seule couche:D'une capacité de sortie supérieure ou égale à 1000 W
Disques à double face:Deux couches de feuille de cuivre, plus de voies et de voies conductrices, idéal pour les applications telles que les téléphones portables, les instruments automobiles et autres produits complexes

Options de couleur du masque de soudure

Couleur	Applications
Film jaune	Convient pour les produits à usage général (p. ex. produits pour câbles)
Film noir	Préférée pour les applications haut de gamme ou absorbant la lumière (par exemple, voitures, téléphones portables, écrans LED)
Film blanc	Inclut une couche de revêtement blanc supplémentaire, idéale pour les produits nécessitant une réflexion (par exemple, luminaires, appareils médicaux)

Épaisseur du film de cuivre

Type de plaque	Options d'épaisseur
CPC de précision à panneau unique	18 μm (0,5 oz) ou 35 μm (1 oz)
Plaque à double couche FPC de précision	12 μm (0,33 oz), 18 μm (0,5 oz) ou 35 μm (1 oz)
Panneau unique de FPC ordinaire	Pour les appareils de traitement des données, les caractéristiques suivantes doivent être indiquées:
Plaque à double couche ordinaire en PFC	18-25 μm, 25-25 μm, 35-35 μm ou 35-70 μm

Largeur minimale de ligne/espacement

Largeur minimale de ligne et espacement recommandés: 3 mil (0,076 mm)
Les dimensions plus petites peuvent augmenter les difficultés de production et les taux de défauts

Services techniques

Prise en charge de la conception personnaliséeDes solutions adaptées aux besoins spécifiques de l'application
Test de l'échantillon:Tests d'échantillons gratuits disponibles sur demande
Retour rapide:Production et livraison rapides pour respecter les délais urgents du projet

Assurance qualité

Tous les produits sont rigoureusement testés pour assurer la conformité aux normes de l'industrie
Nous offrons une garantie de satisfaction de 100% pour nos produits, en mettant l'accent sur la qualité et la fiabilité
Les échantillons de panneaux doubles de circuits imprimés flexibles peuvent être complétés en 5 à 7 jours

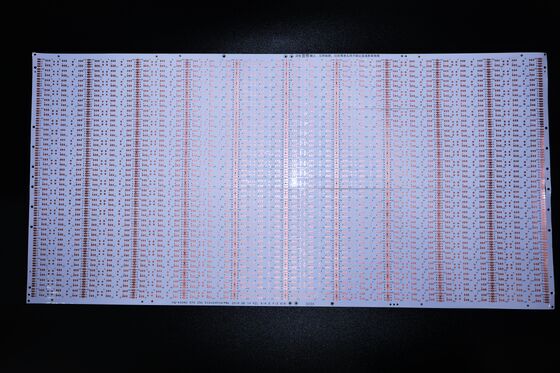

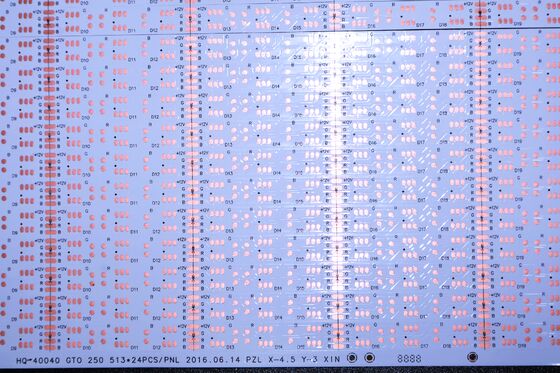

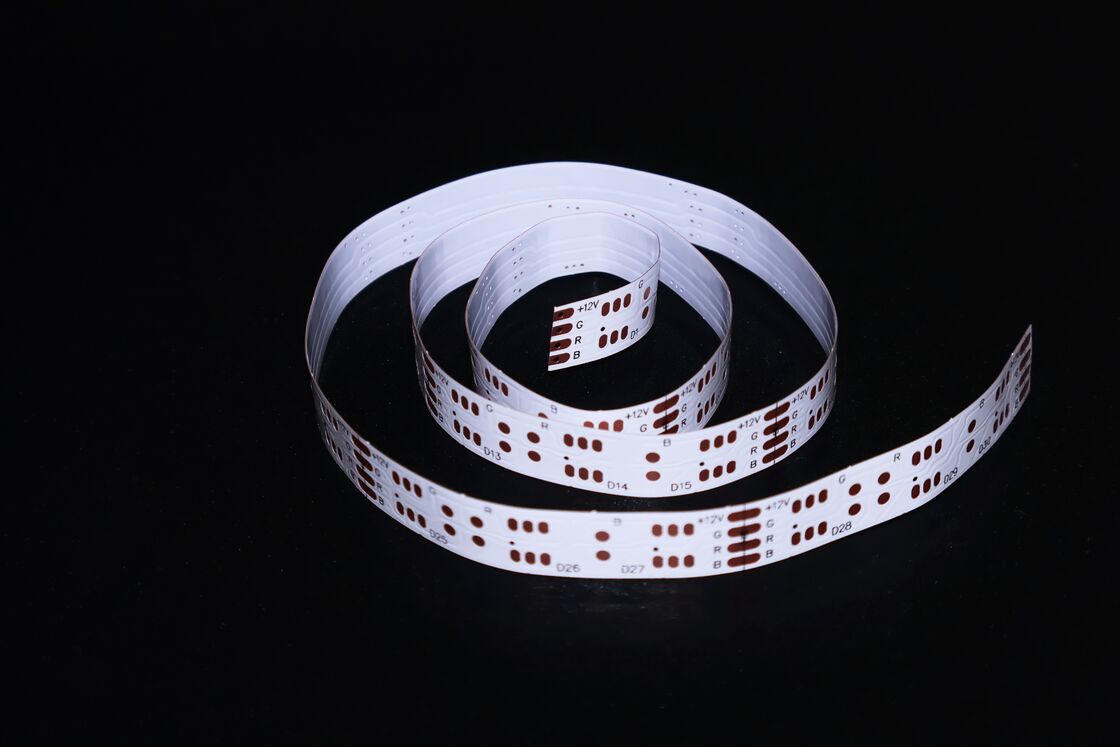

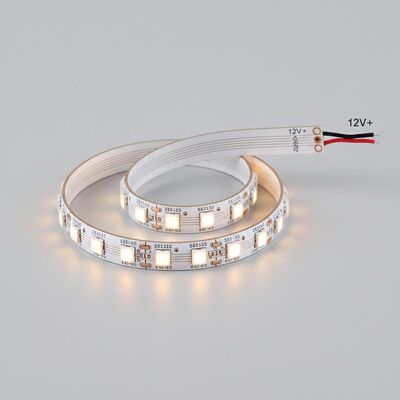

Images du produit

2835 LED LIGHT 12V Flexible LED FPCB avec film blanc double face pour circuit imprimé à bande LED 0

2835 LED LIGHT 12V Flexible LED FPCB avec film blanc double face pour circuit imprimé à bande LED 1

2835 LED LIGHT 12V Flexible LED FPCB avec film blanc double face pour circuit imprimé à bande LED 2

2835 LED LIGHT 12V Flexible LED FPCB avec film blanc double face pour circuit imprimé à bande LED 3

2835 LED LIGHT 12V Flexible LED FPCB avec film blanc double face pour circuit imprimé à bande LED 4

2835 LED LIGHT 12V Flexible LED FPCB avec film blanc double face pour circuit imprimé à bande LED 5

2835 LED LIGHT 12V Flexible LED FPCB avec film blanc double face pour circuit imprimé à bande LED 6

2835 LED LIGHT 12V Flexible LED FPCB avec film blanc double face pour circuit imprimé à bande LED 7

2835 LED LIGHT 12V Flexible LED FPCB avec film blanc double face pour circuit imprimé à bande LED 8

2835 LED LIGHT 12V Flexible LED FPCB avec film blanc double face pour circuit imprimé à bande LED 9

Certificats et honneurs

Veuillez noter:En raison des changements d'éclairage, d'angle de prise de vue et de résolution de l'écran, l'image que vous voyez peut avoir un certain degré d'aberration chromatique.GongDong HongQi est un fabricant professionnel de circuits imprimés avec 16 ans d'histoire en Chine. Nos produits sont mis à jour et mis à niveau chaque année et nous sommes spécialisés dans toutes sortes de fabrication d'échantillons FPC et des services de personnalisation.S' il vous plaît dites-nous vos exigences, nous vous aiderons à fournir des solutions professionnelles, production de substrat, câblage, conception de principe, moule, patch, plug-in et autres service à guichet unique.et nous vous fournirons un service individuel de notre équipe de vente professionnelleMerci pour votre temps.
