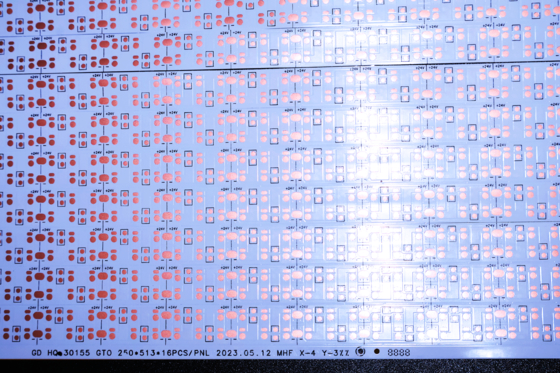

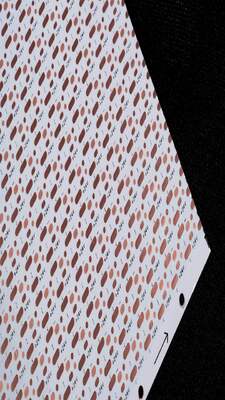

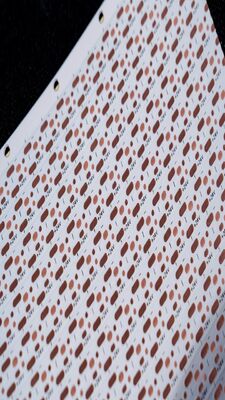

Spécifications techniques et service de personnalisation du circuit imprimé flexible (FPC) pour bande lumineuse LED HQ046

Résumé

1. Aperçu du produit du FPC de bande lumineuse LED HQ046

2. Spécifications techniques et gamme de personnalisation

2.1 Spécifications dimensionnelles

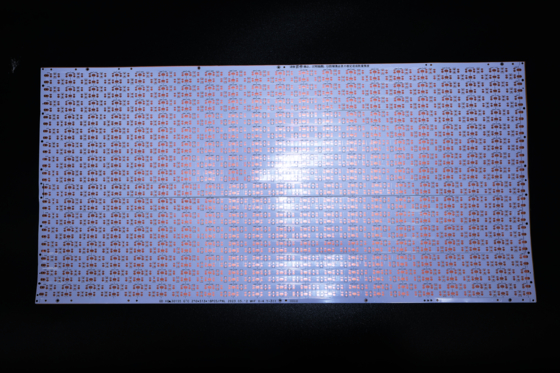

• FPC de précision: Taille maximale : 240 × 500 mm (limite : 250 × 500 mm) ; taille minimale : aucune restriction.

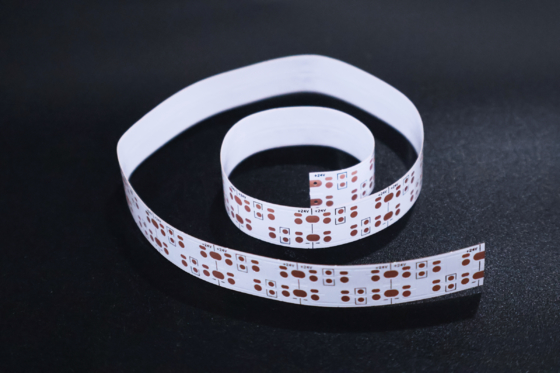

• FPC en rouleau: Largeur maximale : 240 mm ; longueur maximale : 100 mètres.

2.2 Configuration des couches de circuit

• FPC monocouche: Structure simple, adaptée aux circuits de faible complexité dans les commandes industrielles, les instruments électroniques et les systèmes d'éclairage de base.
• FPC double couche: Doubles couches de cuivre avec des vias améliorés pour les chemins conducteurs, idéal pour les produits à haute intégration tels que les appareils mobiles, les tableaux de bord automobiles et les bandes lumineuses LED milieu à haut de gamme.
• FPC multicouche: Personnalisable pour les applications ultra-complexes nécessitant un câblage dense et une transmission multi-signaux.

2.3 Couleur et application du masque de soudure

• Masque de soudure jaune: Option universelle pour la plupart des produits (par exemple, les assemblages de câbles généraux) en raison de son rapport coût-efficacité et de sa compatibilité.
• Masque de soudure noir: Préféré pour les applications haut de gamme ou absorbant la lumière (par exemple, l'éclairage automobile, les rétroéclairages de smartphones, les écrans LED) pour réduire la réflexion de la lumière et améliorer la cohérence visuelle.
• Masque de soudure blanc: Équipé d'un revêtement blanc supplémentaire pour une réflectivité améliorée, adapté aux luminaires, aux écrans LED et aux appareils esthétiques médicaux.

2.4 Épaisseur de la feuille de cuivre

• FPC de précision:
  • Monocouche : 18µm (0,5oz), 35µm (1oz)
  • Double couche : 12µm (0,33oz), 18µm (0,5oz), 35µm (1oz)
• FPC standard:
  • Monocouche : 18µm, 25µm, 35µm (1oz), 50µm
  • Double couche : 18-25µm, 25-25µm, 35-35µm, 35-70µm

2.5 Largeur/espacement minimum des lignes

3. Performance principale et contrôle qualité

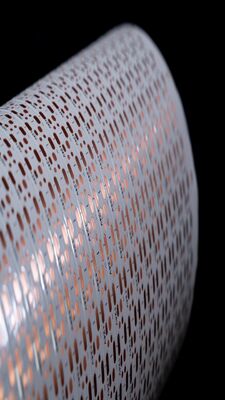

3.1 Flexibilité et résistance à la flexion

• Un testeur de flexion professionnel est utilisé pour évaluer chaque lot de matériaux.
• Tous les matériaux subissent des dizaines de milliers de cycles de flexion avant la production de masse, garantissant une résistance à la défaillance par fatigue dans les scénarios d'application dynamiques (par exemple, éclairage pliable, surfaces incurvées).

3.2 Capacités de fabrication

• Superficie de l'usine : Environ 20 000 mètres carrés
• Effectif : Plus de 800 employés, dont 50 spécialistes techniques seniors
• Lignes de production : Spécialisées dans l'accélération des échantillons et la fabrication en série

4. Processus de service de personnalisation

4.1 Consultation et support technique

• Conception de solutions personnalisées
• Optimisation des dessins
• Support pour le développement de nouveaux produits
• Consultation technique professionnelle

4.2 Devis

• Processus techniques standardisés
• Approvisionnement en matériaux de haute qualité
• Gestion efficace de la production

4.3 Conception et intégration

• Production de substrats
• Conception de câblage et de schémas de circuits
• Développement de moules
• SMT (Surface Mount Technology) et assemblage traversant
• Fabrication de mailles d'acier
  Tous les processus sont conformes aux certifications internationales pour garantir la fiabilité.

4.4 Fabrication d'échantillons

5. Certifications et notes

• Certifications: La gamme de produits détient de multiples certifications de système international (détails disponibles sur demande), garantissant la conformité aux normes industrielles mondiales.
• Avertissement concernant les images: Toutes les images de produits sur la plateforme officielle sont authentiques. De légères variations de couleur peuvent survenir en raison de l'éclairage, des angles de prise de vue ou des différences de résolution d'affichage.
• Mise à niveau continue: Nos produits FPC subissent des mises à jour et des améliorations annuelles pour s'aligner sur les exigences technologiques émergentes.
