Paramètres de conception FPC

Paramètres techniques principaux:

1. Concernant les dimensions:

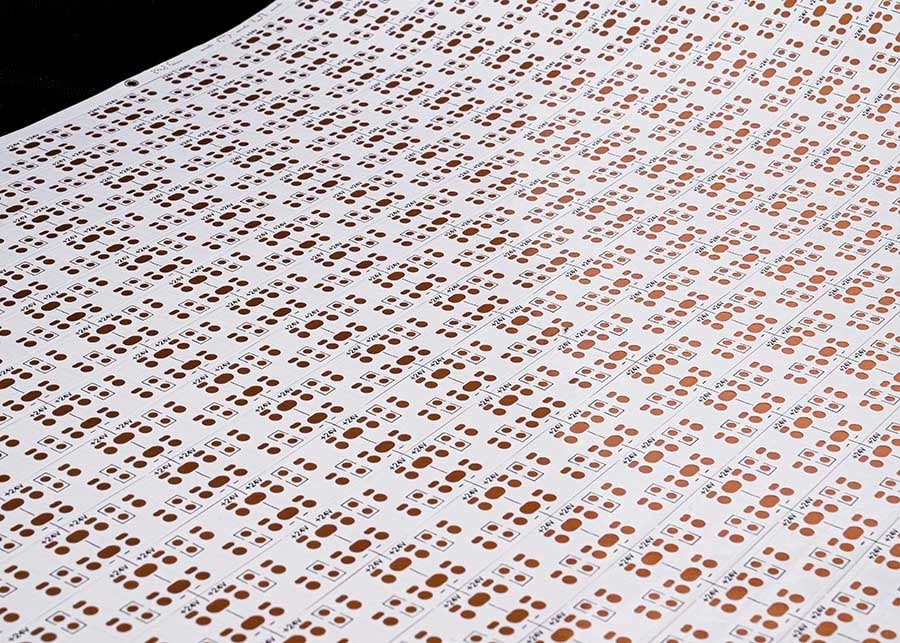

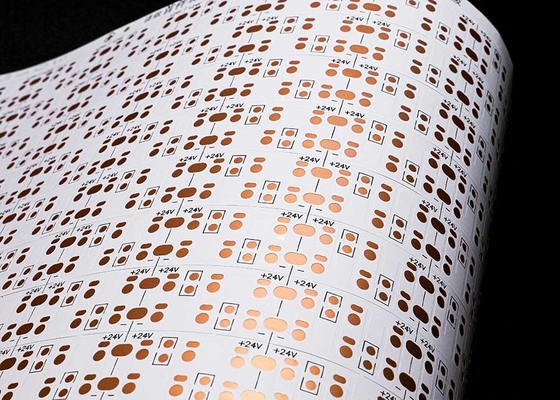

FPC de précision: La taille maximale est de 240X500mm (limite 250X500mm), et il n'y a pas de limite à la taille minimale. Carte en rouleau: largeur maximale 240, longueur maximale 100 mètres.

2. Nombre de couches sur la carte

• La structure de la carte monocouche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Comparées aux FPC monocouches, les cartes double face ont deux couches de cuivre, des vias augmentés et des chemins conducteurs formés. Elles sont généralement utilisées dans les téléphones portables, les tableaux de bord automobiles et d'autres produits.

3. Couleur du masque de soudure

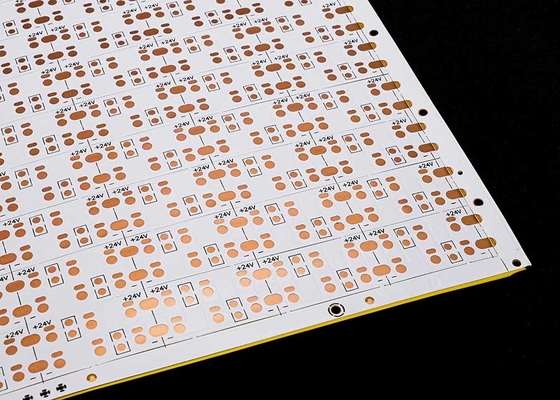

Les couleurs du masque de soudure des FPC sont jaune, noir et blanc. Il est suggéré d'utiliser le jaune. Le film jaune convient à la grande majorité des produits, tels que divers produits de câblage. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche supplémentaire de revêtement blanc par rapport au film jaune, et est souvent utilisé dans les produits qui nécessitent une réflexion, tels que les luminaires, les écrans LED, les produits de beauté médicale, etc.

4. Épaisseur du cuivre

• Les options de panneau unique FPC de précision comprennent 18um (0,5 oz) et 35um (1 oz);
• La carte double couche FPC de précision peut être sélectionnée parmi 12um (0,33 oz), 18um (0,5 oz) et 35um (1 oz).
• Le panneau unique FPC ordinaire peut choisir 18um/25um/35um (1 oz)/50um;
• Les cartes double couche FPC ordinaires peuvent être sélectionnées parmi 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largeur/espacement minimum des pistes

Dans des circonstances normales, plus la difficulté est grande, plus le taux de défauts est élevé, et il est généralement recommandé d'utiliser au moins 3mil.
