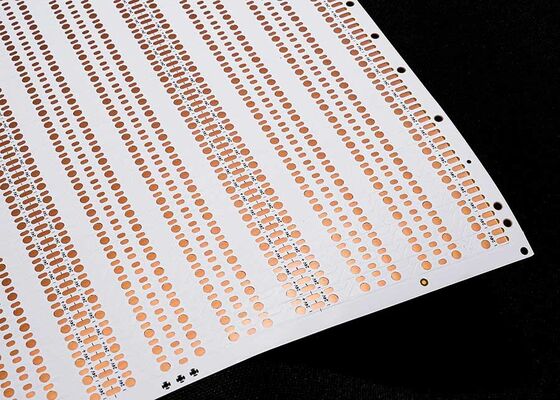

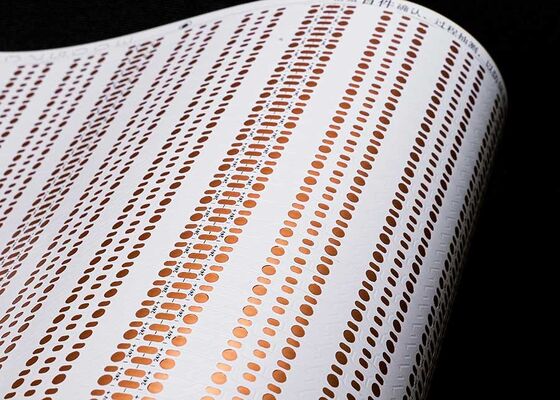

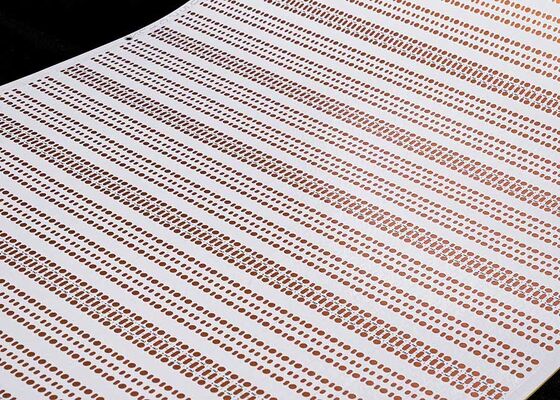

Circuit imprimé flexible FPCB 2835 avec 60 LED, circuit imprimé double face

Modèle du produit: HQ30057

Nom du produit: Circuit imprimé flexible pour bande LED

Caractéristiques du produit: Carte double couche avec film blanc double face, caractères noirs, antioxydant OSP

Spécifications du produit :2835, 60 LED/PCS, taille : 5*503mm, carte double face 12V, film blanc FPCB

Paramètres techniques principaux :

FPC de précision : La taille maximale est de 240 x 500 mm (limite 250 x 500 mm), et il n'y a pas de limite à la taille minimale. Carte en rouleau : largeur maximale 240 mm, longueur maximale 100 mètres.

• La structure de la carte simple couche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Comparées aux FPC simple couche, les cartes double face ont deux couches de cuivre, des vias supplémentaires et des chemins conducteurs formés. Elles sont généralement utilisées dans les téléphones portables, les tableaux de bord automobiles et d'autres produits.

Les couleurs du masque de soudure des FPC sont jaune, noir et blanc. Il est suggéré d'utiliser le jaune. Le film jaune convient à la grande majorité des produits, tels que divers produits de câblage. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche de revêtement blanc supplémentaire par rapport au film jaune et est souvent utilisé dans les produits nécessitant une réflexion, tels que les luminaires, les écrans LED, les produits de beauté médicaux, etc.

• Les options de panneau simple FPC de précision incluent 18 µm (0,5 oz) et 35 µm (1 oz) ;
• La carte double couche FPC de précision peut être sélectionnée parmi 12 µm (0,33 oz), 18 µm (0,5 oz) et 35 µm (1 oz).
• Le panneau simple FPC ordinaire peut choisir 18 µm/25 µm/35 µm (1 oz)/50 µm ;
• Les cartes double couche FPC ordinaires peuvent être sélectionnées parmi 18-25 µm, 25-25 µm, 35-35 µm ou 35-70 µm.

Dans des circonstances normales, plus la difficulté est grande, plus le taux de défauts est élevé, et il est généralement recommandé d'utiliser au moins 3 mils.

16 ans de concentration sur la conception et la fabrication R&D de circuits imprimés flexibles FPC, pour fournir aux clients des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et un support technique connexe.

Devis d'échantillons ou de lots du même type de technologie, matériaux, technologie avancée, prix avantageux, permettant aux clients de réduire considérablement les coûts.

Notre entreprise dispose d'équipements et de technologies de production avancés d'Allemagne, du Japon, de Taïwan et d'autres régions, d'une production professionnelle, à grande échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 cadres techniques expérimentés.

Fournir des solutions aux clients pour finaliser un certain nombre de certifications de systèmes internationaux, peut fournir la production de substrats, le câblage, la conception de principes, les moules, le patch, le plug-in et l'ouverture de mailles en acier, un service tout-en-un, 16 ans de précipitation technique professionnelle, digne de votre choix et de votre confiance.

Nous sommes spécialisés dans les services d'échantillonnage et de personnalisation de FPC. L'entreprise dispose d'une ligne de production accélérée, par exemple : les échantillons de cartes double face flexibles peuvent être réalisés en 5 à 7 jours.
