Comment concevoir une carte FPC?

Nous sommes des fabricants de circuits imprimés flexibles de profession, peut être fourni FPC circuit imprimé flexible, FPC circuit imprimé flexible, HDI circuit imprimé, SMD LED bande lumineuse, COB LED bande,Conception de la carte en PFCL'écran LED flexible, le circuit imprimé électronique, le circuit imprimé, le circuit imprimé de carte, le masque facial, l'instrument de beauté et le dispositif de croissance des cheveux, etc.

Définition du produit:

Modèle FPC:HQ050

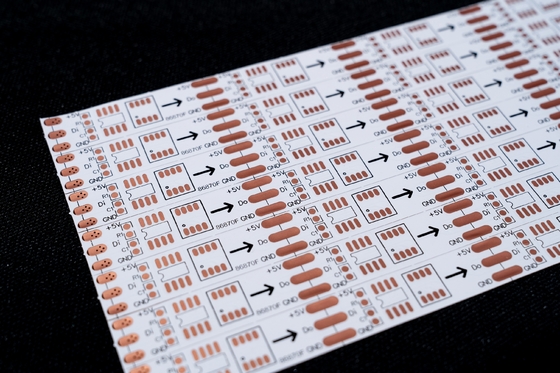

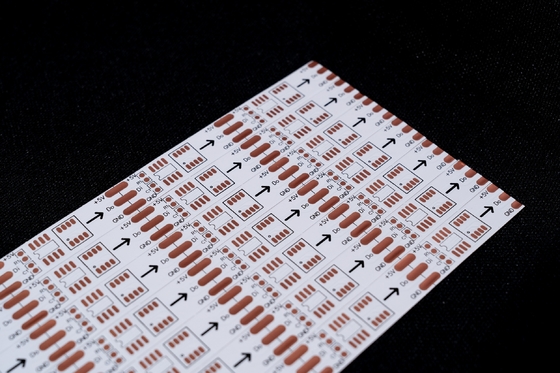

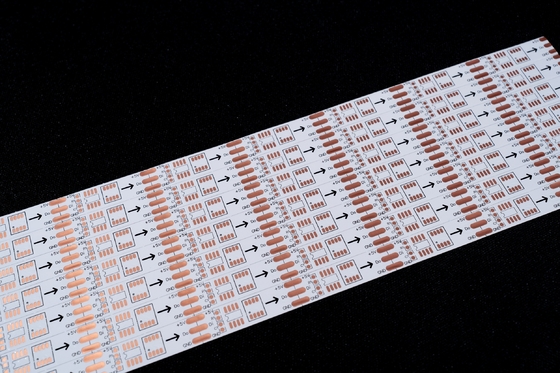

Nom de la CFP: 5050RGB LED Strip Board (plaque à LED à bande)
Caractéristiques du FPC:Carton à double couche, revêtement par film à double face, tableau blanc, texte noir, antioxydant OSP

I. Principaux paramètres techniques
(1) Paramètres de dimension
La taille maximale du FPC de précision est de 240 mm × 500 mm (avec une limite de 250 mm × 500 mm), et la taille minimale n'est pas limitée.la largeur maximale est de 240 mm et la longueur maximale peut atteindre 100 mètresCette gamme de tailles peut répondre aux besoins de production de divers produits FPC, y compris les panneaux à bande LED FPC.ils ont des exigences élevées en matière de flexibilité de taille, et les caractéristiques de taille du FPC de précision le rendent bien adapté à cette tâche.
(2) Nombre de couches du tableau
Plaque à une seule couche: Elle a une structure simple avec une seule couche de papier de cuivre et un seul chemin conducteur.Il s'applique à des domaines avec des circuits relativement simples tels que la commande industrielle et les instruments électroniques.Dans certains simples panneaux à bande LED FPC, si la conception du circuit est simple, le panneau à couche unique peut également répondre aux exigences de conductivité de base.
En comparaison avec le FPC à une seule couche, le FPC à deux couches contient deux couches de feuille de cuivre.Il est largement utilisé dans des produits tels que les téléphones mobiles et les instruments automobiles, et est également une structure commune pour les cartes à bande LED FPC.Les cartes à double couche peuvent réaliser plus efficacement la connexion du circuit et la transmission du signal.Je suis désolé.
3) Couleur du masque de soudure.
Les couleurs du masque de soudure du FPC comprennent principalement le jaune, le noir et le blanc, chacune adaptée à différents scénarios:
Masque de soudure jaune: Il est applicable à la plupart des produits FPC, tels que divers produits de câbles.
Masque de soudage noir: Il est souvent utilisé dans les produits FPC haut de gamme ou ceux qui nécessitent une absorption de la lumière, tels que l'électronique automobile, les composants de téléphones mobiles et les panneaux à bande LED FPC.Dans les scénarios d'affichage des panneaux à bande LED FPC, le masque de soudure noir peut réduire les interférences de la réflexion lumineuse et améliorer l'effet d'affichage.
Masque de soudage blanc: il a un revêtement blanc supplémentaire par rapport au jaune, avec de bonnes performances de réflexion de la lumière.comme les luminairesDans les panneaux à bande LED FPC, si il est nécessaire d'améliorer le taux d'utilisation de la lumière LED, le masque de soudure blanc est un choix idéal.
4) Épaisseur du papier de cuivre
La sélection de l'épaisseur de la feuille de cuivre pour les différents types de FPC est la suivante:
Pour les cartes à couche simple, 18 μm (0,5 oz) et 35 μm (1 oz) sont optionnels; pour les cartes à double couche, 12 μm (0,33 oz), 18 μm (0,5 oz) et 35 μm (1 oz) sont disponibles.
FPC ordinaire: Pour les cartes à une seule couche, 18 μm, 25 μm, 35 μm (1 oz) et 50 μm peuvent être sélectionnés; pour les cartes à double couche, 18 - 25 μm, 25 - 25 μm, 35 - 35 μm et 35 - 70 μm sont optionnels.
Les panneaux de bande LED FPC choisissent souvent une feuille de cuivre de 18 μm ou 35 μm pour équilibrer la conductivité et la flexibilité.alors que la feuille de cuivre 35 μm présente plus d'avantages dans les scénarios à courant élevéJe suis désolé.
(5) Spécifications de l'épaisseur de la feuille de cuivre
FPC de précision: les cartes à couche unique peuvent choisir 18 μm (0,5 oz) et 35 μm (1 oz); les cartes à double couche peuvent choisir 12 μm (0,33 oz), 18 μm (0,5 oz) et 35 μm (1 oz).
FPC ordinaire: les cartes à couche simple ont des options de 18 μm, 25 μm, 35 μm (1 oz) et 50 μm; les cartes à double couche peuvent être de 18 - 25 μm, 25 - 25 μm, 35 - 35 μm et 35 - 70 μm.
La sélection de l'épaisseur de la feuille de cuivre pour les panneaux à bande LED FPC doit tenir compte des exigences actuelles en matière de charge et de flexibilité.pour les plus puissants., 35 μm et plus, la feuille de cuivre peut mieux assurer la stabilité conductive.
(6) Largeur minimale de ligne/espacement
Plus la largeur et l'espacement de la ligne sont petits, plus la difficulté de production de FPC est grande et plus le taux de défauts est élevé.Il est généralement recommandé que la largeur minimale des lignes/l'espacement ne soit pas inférieure à 3 mm.Ce paramètre est particulièrement critique pour les panneaux à bande LED FPC.Le contrôle précis de la largeur et de l'espacement des lignes dans les panneaux à bande LED FPC affecte directement leurs performances conductives et leur durée de vie en raison de leurs circuits densesJe suis désolé.
II. Processus de service
(1) Services de conseil
Avec 16 ans d'expérience dans la conception, la R & D et la fabrication de panneaux de bande LED FPC et FPC, nous pouvons fournir aux clients des solutions personnalisées, y compris l'optimisation des dessins de conception,orientation sur le développement de nouveaux produits et soutien technique pertinent, aider les clients à résoudre les problèmes techniques dans l'application des cartes à bande LED FPC et FPC.
(2) Services de cotation
Nous fournissons des devis pour des échantillons ou des commandes en vrac de FPC et FPC panneaux à bande LED avec des technologies et des matériaux similaires.Nous obtenons des avantages en termes de prix et réduisons considérablement les coûts pour les clientsJe suis désolé.
3) La force professionnelle
La société est équipée d'équipements de production et de technologies de pointe provenant d'Allemagne, du Japon, de Taiwan, de Chine et d'autres régions.réaliser une production professionnelle et à grande échelle de panneaux à bande LED FPC et FPCL'usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 techniciens supérieurs.fournissant une garantie pour la production de haute qualité de panneaux à bande LED en FPC et en FPCJe suis désolé.
(4) Services de conception
Nous pouvons fournir aux clients des solutions de processus complets pour les panneaux de bande LED FPC et FPC.Nous couvrons les services à guichet unique tels que la production de substrat.Avec 16 ans d'accumulation technique professionnelle,nous assurons un soutien fiable de la conception pour les panneaux de bande LED FPC et FPCJe suis désolé.
(5) Services de prototypage
Nous sommes spécialisés dans les services de prototypage et de personnalisation de panneaux de bande LED FPC et FPC, équipés d'une ligne de production accélérée.les prototypes de panneaux à double couche FPC (y compris les panneaux à double couche à bande LED FPC) peuvent être achevés en 5 à 7 joursJe suis désolé.
Remarque: Toutes les photos sur ce site sont prises sur place. En raison de différences de lumière, d'angle de prise de vue et de résolution de l'écran, il peut y avoir des différences de couleur visuelle.En tant que fabricant professionnel de circuits imprimés avec 16 ans d'histoire en Chine, GongDong HongQi met à jour et améliore des produits tels que les cartes à bande LED FPC et FPC chaque année, en se concentrant sur divers services de prototypage et de personnalisation FPC.Si vous avez besoin de panneaux à bande LED en FPC ou en FPC, vous pouvez nous informer des exigences spécifiques, et nous fournirons des solutions professionnelles et des services à guichet unique, y compris la production de substrat et la conception de câblage.Bienvenue à consulter en ligne ou à nous contacter par e-mail, et notre équipe de vente professionnelle vous fournira des services individuels.
