Circuit imprimé de bande LED flexible double face 12V avec 15 perles lumineuses pour accessoires d'éclairage LED

Description du produit :

Modèle du produit: HQ30046
Nom du produit: Circuit imprimé de bande LED flexible
Caractéristiques du produit: Carte double couche avec film blanc double face Caractère noir Antioxydant OSP

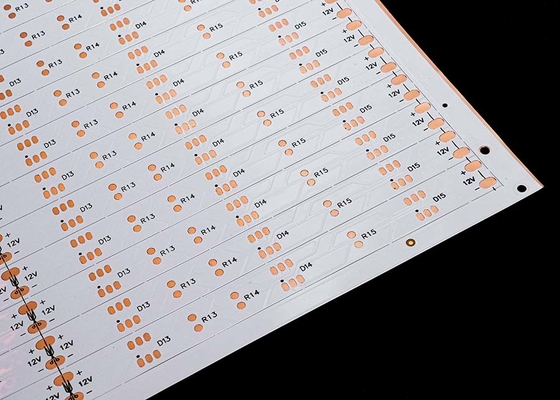

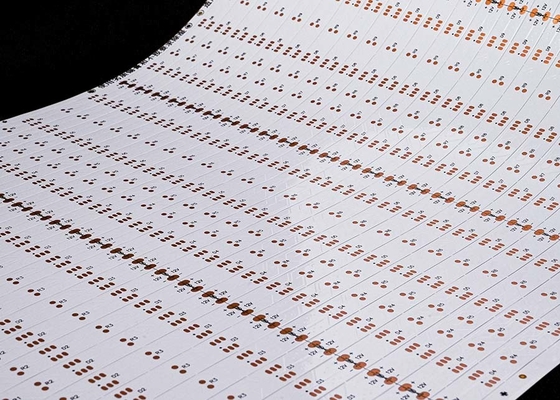

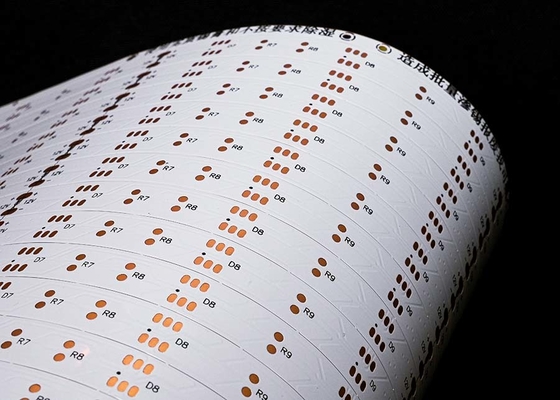

Spécifications du produit : 5050 15 perles lumineuses par pièce, taille : 10 * 503 mm, carte double face 12 V film blanc FPCB

Paramètres de conception FPC

Principaux paramètres techniques :

1. À propos de Dimensions :

FPC de précision : La taille maximale est de 240X500 mm (limite de 250X500 mm), et il n'y a pas de limite à la taille minimale. Carte en matériau roulé : largeur maximale 240. longueur maximale 100 mètres.

2. Nombre de couches sur la carte

• La structure de la carte monocouche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Par rapport au FPC monocouche, les cartes double face ont deux couches de feuille de cuivre, des vias accrus et des chemins conducteurs formés. Elles sont généralement utilisées dans les téléphones portables, les instruments automobiles et d'autres produits.

3. Couleur du masque de soudure Les couleurs du masque de soudure du FPC sont le jaune, le noir et le blanc. Suggérez d'utiliser le jaune, le film jaune convient à la grande majorité des produits, tels que divers produits de câbles. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche supplémentaire de revêtement blanc par rapport au film jaune, et est souvent utilisé dans les produits qui nécessitent une réflexion, tels que les luminaires, les écrans LED, les produits de beauté médicale, etc.

4. Épaisseur de la feuille de cuivre

Les options de panneau unique FPC de précision incluent 18 um (0,5 oz) et 35 um (1 oz) ;

• La carte double couche FPC de précision peut être sélectionnée parmi 12 um (0,33 oz), 18 um (0,5 oz) et 35 um (1 oz).
• Le panneau unique FPC ordinaire peut choisir 18 um/25 um/35 um (1 oz)/50 um ;
• Les cartes double couche FPC ordinaires peuvent être sélectionnées parmi 18-25 um, 25-25 um, 35-35 um ou 35-70 um.
• 5. Largeur de ligne/espacement de ligne minimum

Dans des circonstances normales, plus la difficulté est faible, plus le taux de défaut est élevé, et il est généralement recommandé d'utiliser au moins 3 mil.

Processus de service

1. Consultation

16 ans d'attention à la conception et à la fabrication de circuits imprimés flexibles FPC, pour fournir aux clients des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et fournir un support technique connexe.

2. Offre

Devis d'échantillon ou de lot du même type de technologie, de matériaux, de technologie de pointe, de concessions de prix, pour permettre aux clients d'économiser considérablement des coûts.

3. Profession

Notre société dispose d'équipements et de technologies de production avancés en provenance d'Allemagne, du Japon, de Taïwan et d'autres régions, d'une production professionnelle, à l'échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 cadres techniques supérieurs.

4. Conception

Fournir des solutions aux clients pour finaliser un certain nombre de certifications de système international, peut fournir la production de substrats, le câblage, la conception de principe, le moule, le patch, le plug-in et le service unique de treillis d'acier ouvert, 16 ans de précipitation de niveau professionnel et technique, digne de votre choix et de votre confiance.

5. Réalisation d'échantillons

Nous sommes spécialisés dans la réalisation d'échantillons FPC et les services de personnalisation, la société dispose d'une chaîne de production accélérée, tels que : les échantillons de panneaux doubles de circuits imprimés flexibles peuvent être réalisés en 5 à 7 jours.
