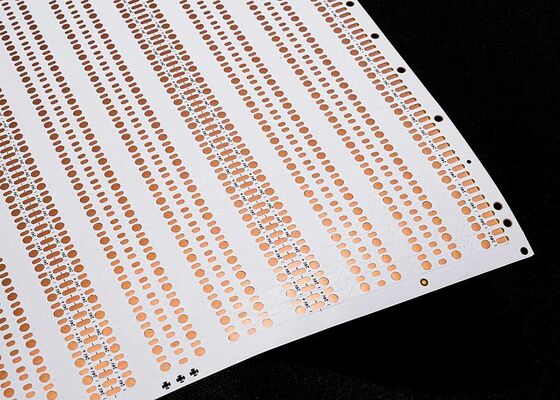

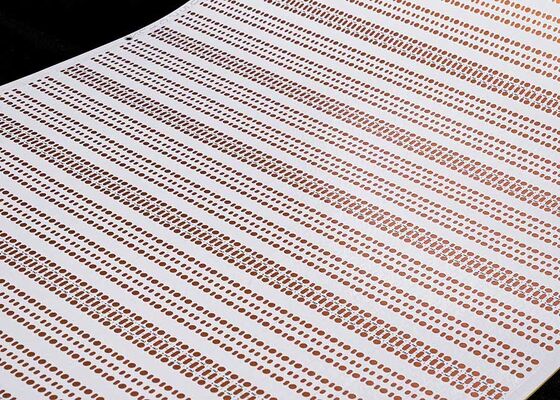

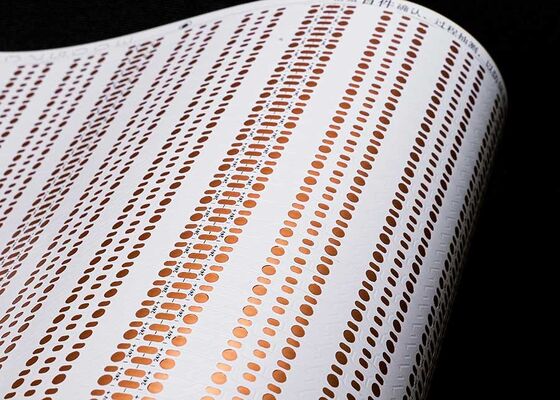

Circuit imprimé flexible FPCB 2835 avec 60 LED, circuit imprimé double face

Description du produit :

Modèle du produit: HQ30057
Nom du produit: Circuit imprimé flexible pour bande LED
Caractéristiques du produit: Carte double couche avec film blanc double face, caractères noirs, antioxydant OSP

Spécifications du produit :2835, 60 LED/PCS, taille : 5*503mm, carte double face 12V, film blanc FPCB

Paramètres de conception FPC

Paramètres techniques principaux :

1. À propos Dimensions :

FPC de précision : La taille maximale est de 240x500mm (limite 250x500mm), et il n'y a pas de limite à la taille minimale. Carte en rouleau : largeur maximale 240mm, longueur maximale 100 mètres.

2. Nombre de couches sur la carte

• La structure de la carte monocouche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Comparées aux FPC monocouches, les cartes double face ont deux couches de cuivre, des vias supplémentaires et des chemins conducteurs formés. Elles sont généralement utilisées dans les téléphones portables, les tableaux de bord automobiles et d'autres produits.

3. Couleur du masque de soudure

Les couleurs du masque de soudure des FPC sont jaune, noir et blanc. Il est suggéré d'utiliser le jaune. Le film jaune convient à la grande majorité des produits, tels que divers produits de câblage. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche de revêtement blanc supplémentaire par rapport au film jaune, et est souvent utilisé dans les produits qui nécessitent une réflexion, tels que les luminaires, les écrans LED, les produits de beauté médicale, etc.

4. Épaisseur

• du cuivre
• Les options de panneau simple FPC de précision comprennent 18um (0,5 oz) et 35um (1 oz) ;
• La carte double couche FPC de précision peut être choisie parmi 12um (0,33 oz), 18um (0,5 oz) et 35um (1 oz).
• Le panneau simple FPC ordinaire peut choisir 18um/25um/35um (1 oz)/50um ;

Les cartes double couche FPC ordinaires peuvent être choisies parmi 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largeur/espacement minimum des pistes

Dans des circonstances normales, plus la difficulté est grande, plus le taux de défauts est élevé, et il est généralement recommandé d'utiliser au moins 3mil.

Processus de service

1. Consultation

16 ans de concentration sur la conception et la fabrication R&D de circuits imprimés flexibles FPC, pour fournir aux clients des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et un support technique connexe.

2. Offre

Devis d'échantillons ou de lots du même type de technologie, matériaux, technologie avancée, concessions de prix, permettant aux clients de réduire considérablement les coûts.

3. Professionnalisme

Notre entreprise dispose d'équipements et de technologies de production avancés d'Allemagne, du Japon, de Taiwan et d'autres régions, d'une production professionnelle, à grande échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 cadres techniques expérimentés.

4. Conception

Fournir des solutions aux clients pour finaliser un certain nombre de certifications système internationales, peut fournir la production de substrats, le câblage, la conception de principes, le moulage, le patch, le plug-in et l'ouverture de tamis en acier, un service tout-en-un. 16 ans de professionnalisme et de niveau technique accumulés, dignes de votre choix et de votre confiance.

5. Fabrication d'échantillons

Nous sommes spécialisés dans les services de fabrication et de personnalisation d'échantillons FPC. L'entreprise dispose d'une ligne de production accélérée, par exemple : les échantillons de cartes double face peuvent être terminés en 5 à 7 jours.
