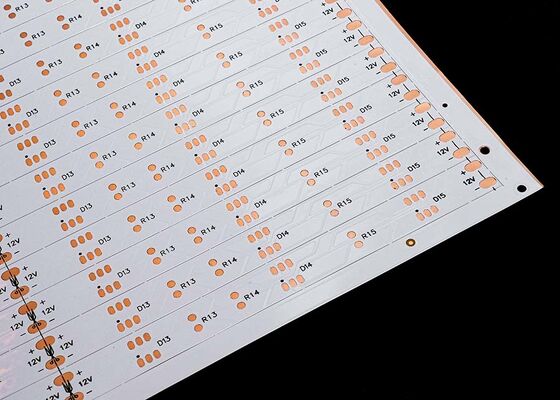

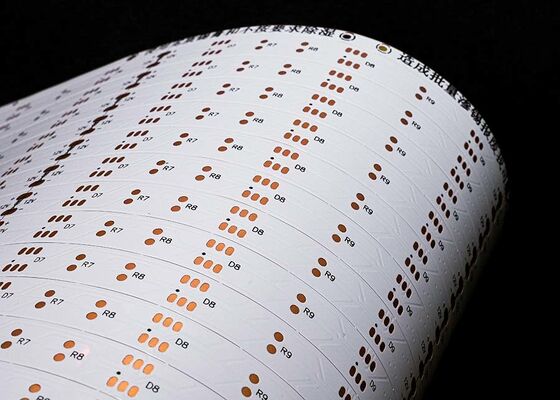

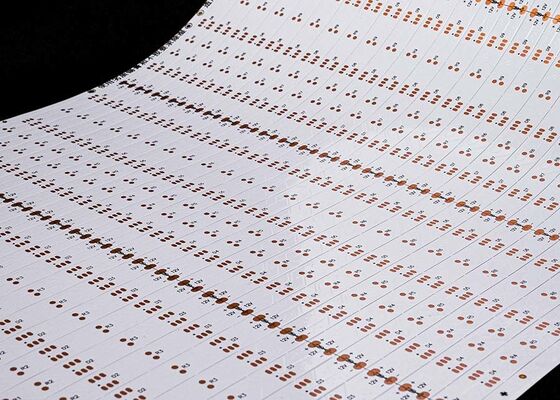

Circuit imprimé flexible LED double face 12V avec 15 LED par segment pour accessoires d'éclairage LED

Description du produit :

Modèle du produit: HQ30046
Nom du produit: Circuit imprimé flexible LED
Caractéristiques du produit: Carte double couche avec film blanc double face, caractères noirs, antioxydant OSP

Spécifications du produit : 5050 15 LED par segment, taille : 10*503mm, carte double face 12V, film blanc, FPCB

Paramètres de conception FPC

Paramètres techniques principaux :

1. À propos Dimensions :

FPC de précision : La taille maximale est de 240x500 mm (limite 250x500 mm), et il n'y a pas de limite à la taille minimale. Carte en rouleau : largeur maximale 240 mm, longueur maximale 100 mètres.

2. Nombre de couches sur la carte

• La structure de la carte simple couche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Comparées aux FPC simple couche, les cartes double face ont deux couches de cuivre, des vias augmentés et des chemins conducteurs formés. Elles sont généralement utilisées dans les téléphones portables, les tableaux de bord automobiles et d'autres produits.

3. Couleur du masque de soudure

Les couleurs du masque de soudure des FPC sont jaune, noir et blanc. Il est suggéré d'utiliser le jaune. Le film jaune convient à la grande majorité des produits, tels que divers produits de câblage. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche supplémentaire de revêtement blanc par rapport au film jaune, et est souvent utilisé dans les produits qui nécessitent une réflexion, tels que les appareils d'éclairage, les écrans LED, les produits de beauté médicale, etc.

4. Épaisseur

• du cuivre
• Les options de panneau simple FPC de précision incluent 18 um (0,5 oz) et 35 um (1 oz) ;
• La carte double couche FPC de précision peut être choisie parmi 12 um (0,33 oz), 18 um (0,5 oz) et 35 um (1 oz).
• Le panneau simple FPC ordinaire peut choisir 18 um/25 um/35 um (1 oz)/50 um ;

Les cartes double couche FPC ordinaires peuvent être choisies parmi 18-25 um, 25-25 um, 35-35 um ou 35-70 um.

5. Largeur/espacement minimum des pistes

Dans des circonstances normales, plus la difficulté est grande, plus le taux de défauts est élevé, et il est généralement recommandé d'utiliser au moins 3 mil.

Processus de service

1. Consultation

16 ans de concentration sur la conception et la fabrication de circuits imprimés flexibles FPC, pour fournir aux clients des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et un support technique connexe.

2. Offre

Devis d'échantillons ou de lots du même type de technologie, matériaux, technologie avancée, concessions de prix, permettant aux clients de réduire considérablement les coûts.

3. Professionnalisme

Notre entreprise dispose d'équipements et de technologies de production avancés d'Allemagne, du Japon, de Taïwan et d'autres régions, d'une production professionnelle, à grande échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 cadres techniques expérimentés.

4. Conception

Fournir des solutions aux clients pour finaliser un certain nombre de certifications de systèmes internationaux, peut fournir la production de substrats, le câblage, la conception de principes, le moulage, le patch, le plug-in et l'ouverture de mailles en acier, un service tout-en-un, 16 ans de précipitation professionnelle et technique, digne de votre choix et de votre confiance.

5. Fabrication d'échantillons

Nous sommes spécialisés dans les services de fabrication d'échantillons et de personnalisation de FPC. L'entreprise dispose d'une ligne de production accélérée, par exemple : les échantillons de cartes double face flexibles peuvent être réalisés en 5 à 7 jours.
