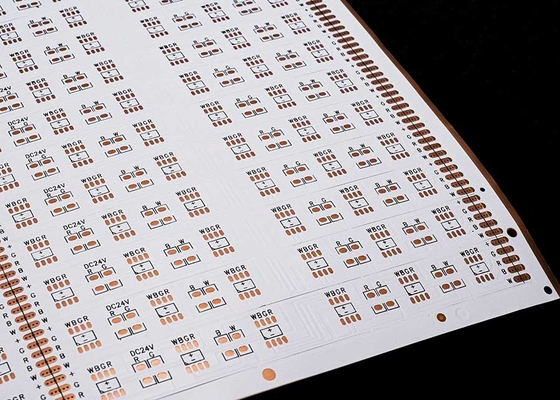

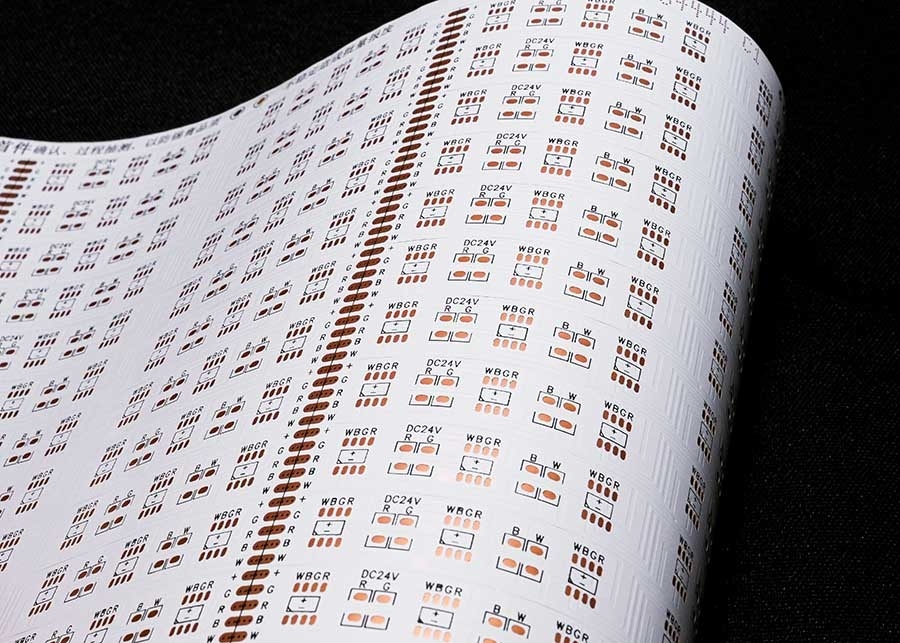

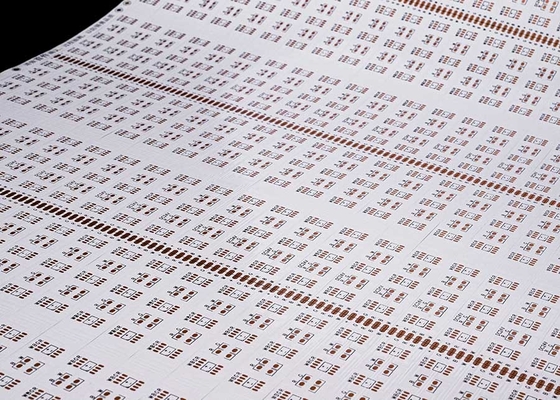

5050 30led/PCS 24V Film blanc à double face FPCB Circuits à bande LED flexibles

Name: 5050 30led/PCS 24V Film blanc à double face FPCB Circuits à bande LED flexibles
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ34444
Availability: InStock

Nom De Marque:	HONGQI
Numéro De Modèle:	HQ34444
Nombre De Pièces:	500 pièces
Prix:	Négociable
Délai De Livraison:	8 à 15 jours ouvrables
Conditions De Paiement:	L/C, D/A, T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Certification:

UL E477885 IATF16949 GB/T13485

Matériau isolant:

Matériaux de base:

Cuivre

Nombre de couches::

Double face

Épaisseur de la couche d'isolation::

plaque mince

Technologie de traitement:

feuille électrolytique

Propriétés ignifuges de la flamme::

Niveau de protection contre les incendies V0

Épaisseur de la plaque:

0,25 mm ± 0,05

Méthode de commercialisation:

Ventes directes d'usine

Épaisseur de cuivre::

2 onces

Traitement de surface ::

Processus OSP / Immersion Tin / Immersion Gold

Autre service:

soutenir des services personnalisés

Rigidité mécanique::

Flexible

Résine isolante::

Résine époxy (EP)

domaine d'application:

Utilisé dans les téléphones mobiles, les instruments automobiles et l'éclairage LED, les communi

Détails d'emballage:

Emballé avec des étuis en papier

Capacité d'approvisionnement:

100000 pièces par mois

Mettre en évidence:

Circuits imprimés électroniques de 24 V

5050 Circuits imprimés électroniques

Description du produit

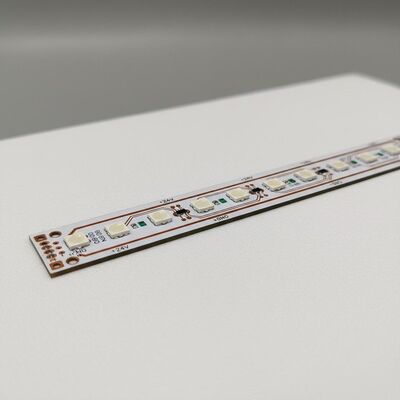

Circuit imprimé de bande LED RGBW FPCB 5050

Fabricant professionnel de circuits imprimés flexibles spécialisé dans les circuits imprimés flexibles FPC, les circuits imprimés HDI, les bandes lumineuses LED SMD, les bandes LED COB, la conception de cartes PCB et les services complets d'assemblage électronique.

Spécifications du produit

Modèle: HQ34444
Produit: Circuit imprimé de bande LED flexible
Configuration: 5050, 30 LED par pièce
Dimensions: 12 mm × 504 mm
Tension: 24V
Caractéristiques: Carte double face avec film blanc, caractères noirs, antioxydant OSP

Paramètres de conception FPC

Spécifications des dimensions

Taille maximale FPC de précision: 240 × 500 mm (limite 250 × 500 mm), aucune limite de taille minimale. Carte en rouleau: largeur maximale 240 mm, longueur maximale 100 mètres.

Configuration des couches de la carte

Carte simple couche: Structure simple, idéale pour le contrôle industriel, les instruments électroniques et les applications de circuits de base
Carte double couche: Comporte deux couches de feuille de cuivre avec des vias améliorés pour des chemins conducteurs renforcés, adaptée aux téléphones mobiles, aux instruments automobiles et aux produits électroniques avancés

Options de couleur de masque de soudure

Jaune: Option standard adaptée à la plupart des produits, y compris diverses applications de câbles
Noir: Option premium pour les produits haut de gamme ou absorbant la lumière tels que les automobiles, les téléphones mobiles et les écrans LED
Blanc: Comporte un revêtement blanc supplémentaire pour les applications réfléchissantes, y compris les luminaires, les écrans LED et les produits de beauté médicale

Options d'épaisseur de feuille de cuivre

Type de carte	Épaisseur disponible
Panneau simple FPC de précision	18 µm (0,5 oz), 35 µm (1 oz)
Carte double couche FPC de précision	12 µm (0,33 oz), 18 µm (0,5 oz), 35 µm (1 oz)
Panneau simple FPC ordinaire	18 µm, 25 µm, 35 µm (1 oz), 50 µm
Carte double couche FPC ordinaire	18-25 µm, 25-25 µm, 35-35 µm, 35-70 µm

Largeur de ligne / espacement de ligne minimum

Minimum recommandé de 3 mil pour une efficacité de fabrication optimale et des taux de défaut réduits.

Processus de service professionnel

Consultation

16 ans d'expertise dans la conception et la fabrication R&D de circuits imprimés flexibles FPC. Nous fournissons des solutions personnalisées, des schémas de conception, le développement de nouveaux produits et un support technique complet.

Devis

Prix compétitifs pour les échantillons ou la production en série utilisant la même technologie et les mêmes matériaux. Les processus de fabrication avancés permettent des économies significatives.

Fabrication professionnelle

Équipement de pointe d'Allemagne, du Japon et de Taiwan. Notre installation de 20 000 mètres carrés emploie plus de 800 personnes, dont 50 experts techniques seniors.

Services de conception

Service complet tout-en-un comprenant la production de substrats, le câblage, la conception de principes, la création de moules, le SMT, les composants traversants et le développement de pochoirs. Des systèmes certifiés internationalement garantissent la qualité.

Production d'échantillons

Fabrication et personnalisation d'échantillons FPC spécialisés avec des lignes de production accélérées. Échantillons de circuits imprimés flexibles double couche terminés en 5 à 7 jours.

Certifications et honneurs

Note importante

Toutes les photos de produits sont authentiques. De légères variations de couleur peuvent survenir en raison des conditions d'éclairage, des angles de prise de vue et des différences de résolution d'affichage. GongDong HongQi est un fabricant professionnel de circuits imprimés avec 16 ans d'expérience en Chine. Nos produits font l'objet de mises à jour et d'améliorations annuelles continues. Nous sommes spécialisés dans les services de fabrication et de personnalisation d'échantillons FPC. Contactez-nous avec vos besoins pour des solutions professionnelles comprenant la production de substrats, le câblage, la conception de principes, la création de moules et des services complets tout-en-un. Notre équipe de vente professionnelle fournit un support personnalisé par consultation en ligne ou par e-mail.
