Détails des produits

À la maison Produits

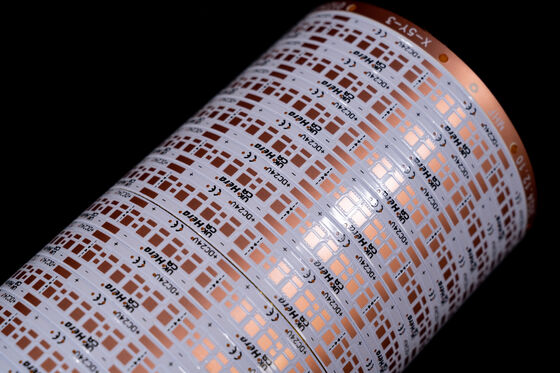

24V double couche LED FPC avec OSP Antioxydant - Circuits imprimés flexibles pour bandes colorées

Name: 24V double couche LED FPC avec OSP Antioxydant - Circuits imprimés flexibles pour bandes colorées
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ005
Availability: InStock

Nom De Marque:	HONGQI
Numéro De Modèle:	HQ005
Nombre De Pièces:	500 pièces
Prix:	Négociable
Délai De Livraison:	8-15 jours ouvrables
Conditions De Paiement:	L / c, d / a, t / t

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

2,5 mm

Certification:

CE,CCC

Matériau isolant:

Détails d'emballage:

Emballé avec de solides étuis en papier

Capacité d'approvisionnement:

100 000 pièces par mois

Mettre en évidence:

FPC LED double couche

OSP Antioxydant LED FPC

Panneau de circuit LED flexible de 24 V

Description du produit

Chaîne d'approvisionnement LED sans couture : Circuits flexibles personnalisés et assemblage SMT de précision - Fabrication de bandes LED de bout en bout : Carte PCB de bande LED colorée E2V 24V Conception de carte double couche avec antioxydant OSP

Présentation du produit

Modèle de produit : HQ005

Nom du produit : Bande LED colorée FPC

Caractéristiques du produit : Carte double couche, revêtement de film double face, tableau blanc, texte noir, antioxydant OSP

Spécifications du produit : Prend en charge divers styles de personnalisation non standard de cartes flexibles FPC

Paramètres de conception FPC

Paramètre	Spécifications
Dimensions	FPC de précision : Taille maximale 240500 mm (limite 250500 mm), aucune limite de taille minimale. Carte en rouleau : largeur maximale 240 mm, longueur maximale 100 mètres.
Couches de la carte	Carte simple couche : Structure simple, utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples. Carte double couche : Deux couches de feuille de cuivre avec des vias augmentés et des chemins conducteurs formés, utilisés dans les téléphones mobiles, les instruments automobiles et d'autres produits.
Couleur du masque de soudure	Jaune : Convient à la plupart des produits, divers produits de câblage Noir : Utilisé dans les produits haut de gamme ou absorbant la lumière, les voitures, les téléphones mobiles, les écrans LED Blanc : Revêtement blanc supplémentaire pour la réflexion, utilisé dans les luminaires, les écrans LED, les produits de beauté médicale
Épaisseur de la feuille de cuivre	Panneau simple FPC de précision : 18 um (0,5 oz), 35 um (1 oz) Carte double couche FPC de précision : 12 um (0,33 oz), 18 um (0,5 oz), 35 um (1 oz) Panneau simple FPC ordinaire : 18 um/25 um/35 um (1 oz)/50 um Cartes double couche FPC ordinaires : 18-25 um, 25-25 um, 35-35 um, 35-70 um
Largeur/espacement de ligne minimum	Minimum recommandé 3 mil (des dimensions plus petites augmentent la difficulté et le taux de défaut)

Processus de service

Consultation

16 ans de concentration sur la conception et la fabrication R&D de circuits imprimés flexibles FPC, fournissant aux clients des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et un support technique connexe.

Devis

Devis d'échantillon ou de lot avec la même technologie et les mêmes matériaux, technologie avancée, prix compétitifs, économisant considérablement les coûts des clients.

Fabrication professionnelle

Équipements et technologie de production avancés d'Allemagne, du Japon, de Taïwan et d'autres régions. Production professionnelle à grande échelle. L'usine couvre près de 20 000 mètres carrés avec plus de 800 employés et 50 techniciens supérieurs.

Conception

Certification de système internationale, fournissant la production de substrats, le câblage, la conception de principes, le moule, le patch, le plug-in et l'ouverture de mailles en acier, un service tout-en-un. 16 ans d'expertise technique professionnelle.

Fabrication d'échantillons

Services spécialisés de fabrication et de personnalisation d'échantillons FPC avec une ligne de production accélérée. Échantillons de cartes de circuits imprimés flexibles double face terminés en 5 à 7 jours.

Certificats et honneurs

Veuillez noter : Toutes les photos de ce site sont réelles. En raison des changements d'éclairage et de la résolution de l'écran, les images peuvent présenter une certaine aberration chromatique. GongDong HongQi est un fabricant professionnel de circuits imprimés avec 16 ans d'histoire en Chine. Nos produits sont mis à jour et améliorés annuellement. Nous sommes spécialisés dans tous les types de services de fabrication et de personnalisation d'échantillons FPC. Si vous êtes intéressé, veuillez fournir vos exigences pour des solutions professionnelles comprenant la production de substrats, le câblage, la conception de principes, le moule, le patch, le plug-in et d'autres services tout-en-un.

Veuillez nous contacter en ligne ou par e-mail pour un service personnalisé de notre équipe de vente professionnelle. Merci de votre temps.
