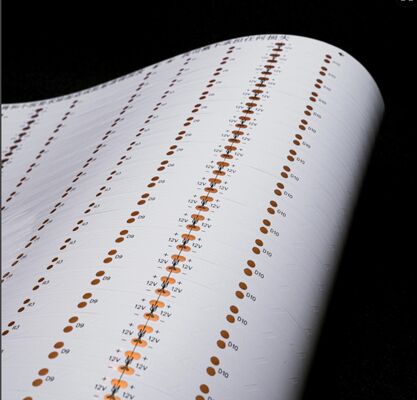

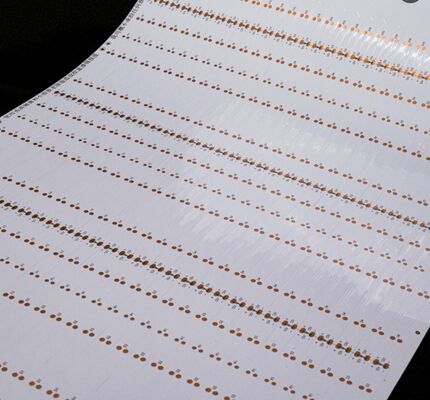

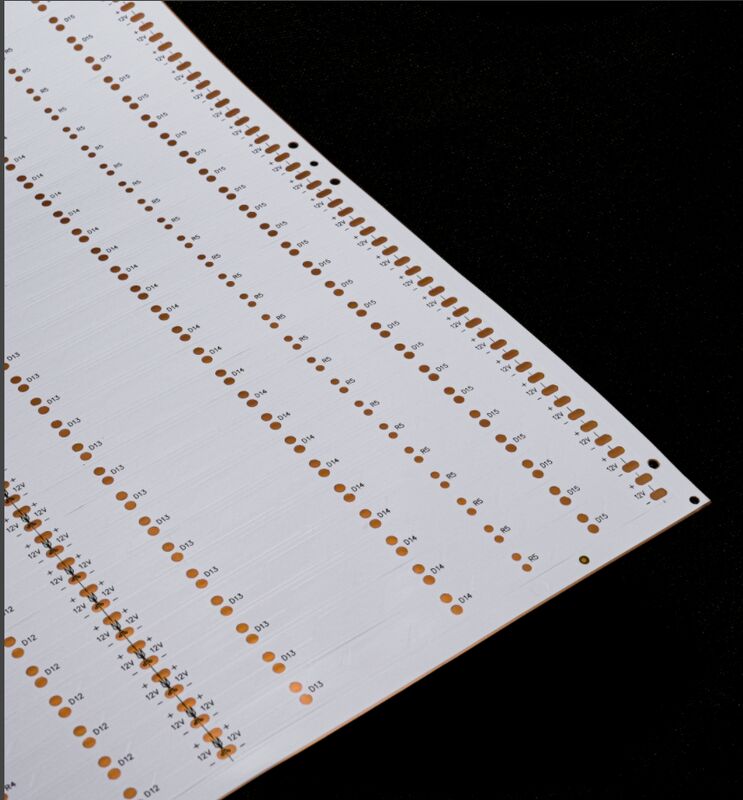

Circuit imprimé LED à double couche étanche à 24 V FPC flexible pour bandes lumineuses LED haute performance

Circuit imprimé LED à double couche étanche à 24 V FPC flexible pour bandes lumineuses LED haute performance

Nom De Marque:	HONGQI
Numéro De Modèle:	QG3048
Nombre De Pièces:	3000 pièces
Prix:	Négociable
Délai De Livraison:	Négociable
Conditions De Paiement:	L / c, d / a, t / t

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Certification:

UL E477885 IATF16949 GB/T 16949

Soutien

Type de produit:

Circuit imprimé flexible

Couleur du masque de soudure:

Jaune, noir, blanc

Méthode de marketing:

Ventes directes d'usine

Le trou min:

0,23 mm

Étanche:

SMT et plongeon:

Soutien

Durabilité:

Longue durée

Rigidité mécanique:

Flexible

Largeur:

Code statut:

Tension nominale:

Technologie de traitement:

papier électrolytique

Application du projet:

Éclairage intérieur et extérieur

Nombre de LED:

Détails d'emballage:

Emballé avec de solides étuis en papier

Capacité d'approvisionnement:

1000000 pièces par mois

Mettre en évidence:

24V LED FPC

Circuit imprimé flexible étanche

Bande lumineuse LED double couche FPC

Description du produit

SMD 2835 bande LED avec transistor 15 LEDs 10x503mm 24V haute performance

FPC à bande lumineuse LED haute performance combinant intégrité structurelle, durabilité mécanique et adaptabilité environnementale pour des applications d'éclairage exigeantes.

Vue d'ensemble du produit

Paramètre	Spécification
Modèle de produit	HQ30156
Nom du produit	FPC à bande lumineuse à LED
Structure du circuit	Plaques de circuits imprimés à double couche
Le revêtement de surface	Masque à souder noir à double face; sérigraphie en soie noire
Traitement aux antioxydants	OSP (préservateur de soudure organique)
Performances de base	Supérieure souplesse; excellente résistance à la fatigue par flexion; conductivité électrique stable
Norme de conception	Conforme aux spécifications générales de conception des cartes de circuits imprimés IPC-2221

Spécifications techniques et personnalisation

Paramètres dimensionnels

FPC de précision: dimensions maximales 240 × 500 mm; aucune restriction de taille minimale
Pour les pièces de rechange de type rouleau: largeur maximale 240 mm; longueur maximale 100 m

Configuration de la couche de circuit

FPC monocouche: rentable pour les circuits de faible complexité
FPC à double couche: connectivité améliorée pour les applications à forte intégration
FPC multicouche: personnalisable pour les scénarios de très grande complexité

Options de masque de soudure

Masque de soudure jaune: solution universelle pour les applications générales
Masque de soudure noire: absorption de la lumière supérieure pour les systèmes d'éclairage haut de gamme
Masque de soudure blanche: haute réflectivité pour les luminaires professionnels

Épaisseur du film de cuivre

FPC de précision: 12 μm, 18 μm ou 35 μm
FPC standard: options de 18 μm, 25 μm, 35 μm ou 50 μm

Largeur minimale de ligne/espacement

Contrôlé à 3 mil (0,076 mm) comme limite pratique recommandée pour un rendement et une fiabilité de fabrication optimaux.

Performance de base et assurance qualité

Flexibilité et résistance à la flexion

Validée par des essais rigoureux avec un minimum de 10 000 cycles de flexion par norme IPC, assurant une résistance à la défaillance par fatigue dans les applications dynamiques.

Capacité de fabrication

20,000 m2 avec plus de 800 employés et une production mensuelle de plus de 5 millions de mètres carrés, équipée de machines allemandes, japonaises et taïwanaises de pointe.

Services de personnalisation

Consultation technique

16 ans d'expertise en ingénierie fournissant des solutions sur mesure, l'optimisation des dessins et des conseils de sélection des matériaux.

Fabrication d'échantillons

Une ligne de production accélérée avec un délai de 5 à 7 jours pour les échantillons à double couche et de 3 à 5 jours pour les échantillons à couche unique, tous validés par des tests complets.

Fabrication intégrée

Services uniques couvrant la fabrication de substrat, le routage de circuit de précision, le développement de moules sur mesure et l'assemblage de haute précision avec une tolérance de ± 0,02 mm.

Certifications et conformité

Certifié ISO 9001 • ignifuge UL 94 • conforme à la réglementation RoHS • conforme au règlement REACH

Tous les matériaux répondent aux normes environnementales internationales sans substances restreintes

Les images des produits peuvent présenter de légères variations de couleur en raison des conditions d'éclairage.Notre portefeuille FPC est soumis à des mises à niveau techniques régulières pour améliorer les performances et élargir la portée des applications.

Circuit imprimé LED à double couche étanche à 24 V FPC flexible pour bandes lumineuses LED haute performance 0

Circuit imprimé LED à double couche étanche à 24 V FPC flexible pour bandes lumineuses LED haute performance 1

Circuit imprimé LED à double couche étanche à 24 V FPC flexible pour bandes lumineuses LED haute performance 2

Circuit imprimé LED à double couche étanche à 24 V FPC flexible pour bandes lumineuses LED haute performance 3

Circuit imprimé LED à double couche étanche à 24 V FPC flexible pour bandes lumineuses LED haute performance 4

Circuit imprimé LED à double couche étanche à 24 V FPC flexible pour bandes lumineuses LED haute performance 5

Circuit imprimé LED à double couche étanche à 24 V FPC flexible pour bandes lumineuses LED haute performance 6

Circuit imprimé LED à double couche étanche à 24 V FPC flexible pour bandes lumineuses LED haute performance 7

Circuit imprimé LED à double couche étanche à 24 V FPC flexible pour bandes lumineuses LED haute performance 8

Circuit imprimé LED à double couche étanche à 24 V FPC flexible pour bandes lumineuses LED haute performance 9
