Description du produit

Modèle:HQ00536

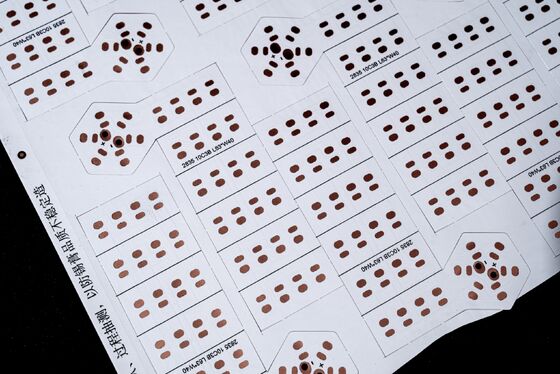

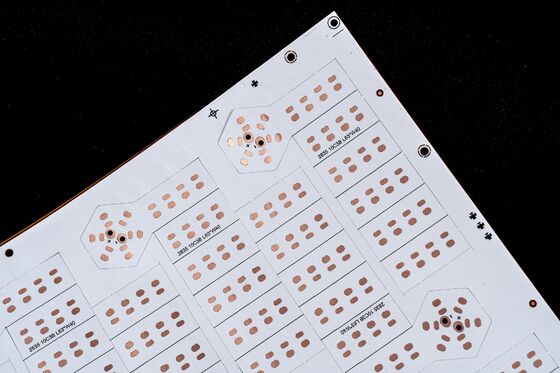

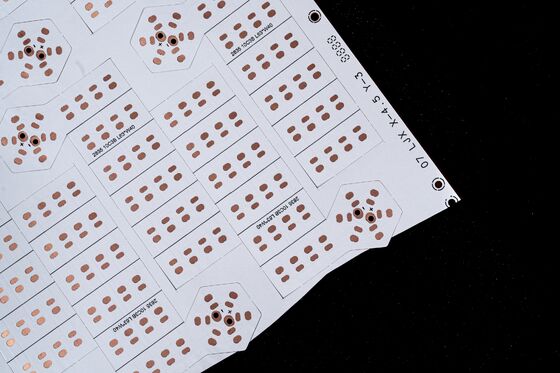

Nom:FPC à bande lumineuse à LED

Caractéristiques:

• Plaques de circuits imprimés à double couche
• Film noir des deux côtés
• Impression de texte noir
• Traitement antioxydant de surface OSP (préservation de la soudurabilité organique)

Spécifications du produit

1. Options de personnalisation:
   En tant que fabricant professionnel de PCB flexibles et de FPC, nous adaptons nos produits pour répondre aux exigences spécifiques des clients:

   • FPC à bande lumineuse à LED
   • FPC de précision
   • FPC à bande LED colorée
   • Plaques de FPC à une ou deux faces ou à plusieurs couches

2. Propriétés mécaniques:

   • Excellente souplesse et durabilité pour les applications de flexion
   • Les normes d'essai en usine incluent des dizaines de milliers de cycles de flexion pour assurer la fiabilité

Paramètres de conception des FPC

1. Spécifications dimensionnelles:

• Pour les appareils à commande automatique, la taille maximale est de 240 mm x 500 mm (jusqu'à 250 mm x 500 mm).
• Taille minimale: pas de restrictions
• Plaque en rouleaux: largeur maximale: 240 mm; longueur maximale: 100 mètres

2. Configuration de la couche de carte:

• Les cartes monocouches conviennent à des applications de circuits simples (par exemple, contrôle industriel, instruments électroniques).
• Les cartes à double face sont constituées de deux couches de feuille de cuivre avec des voies, permettant des voies conductrices complexes.

3. Options de couleur du masque de soudure:

• Couleurs disponibles: Jaune, Noir ou Blanc
  • Film jaune:Idéal pour les applications générales (p. ex. câbles).
  • Le film noir:Convient pour les produits haut de gamme ou sensibles à la lumière (par exemple, voitures, téléphones portables, écrans LED).
  • Film blanc:Inclut une couche de revêtement blanc supplémentaire, idéale pour les applications réfléchissantes (par exemple, appareils d'éclairage, équipements médicaux).

4Options d'épaisseur de feuille de cuivre:

• FPC de précision: options à couche unique: 18 μm (0,5 oz), 35 μm (1 oz)
  Options à double couche: 12 μm (0,33 oz), 18 μm (0,5 oz) ou 35 μm (1 oz)
• Pour les appareils de traitement de l'air, les caractéristiques suivantes doivent être respectées:
  Options à double couche: 18-25μm, 25-25μm ou 35μm

5Trace et dimensions spatiales:

• Largeur minimale des traces: 4 mil
• L' espacement minimum est de 4 millimètres

Spécifications techniques de la conception du FPC

Paramètres du circuit:

• Voltage de fonctionnement maximal: 100 V CC/CA
• Résistance d'isolation: ≥ 5MΩ
• Résistance diélectrique: 30 kV/mm

Propriétés du matériau:

• Matériau de base: film polyamidé souple haute performance
• Couche adhésive: adhésif acrylique durable et résistant à la chaleur
• Finition de surface: traitement OSP pour une meilleure soudabilité

Flux de services

1. Consultation du projet:

   • Des discussions initiales pour comprendre les exigences et fournir des solutions sur mesure.

2. Conception et prototypage:

   • Services de conception sur mesure disponibles sur demande.

3. Produit:

   • Production de masse avec des normes de contrôle de qualité strictes.

4. Tests effectués

   • Des essais complets, y compris des évaluations électriques, mécaniques et environnementales.

5. La livraison:

   • Options d'expédition dans le monde entier disponibles.

Capacité des usines

• Des installations de fabrication à la pointe de la technologie
• Équipement d'essai avancé (p. ex. testeurs de flexion, analyseurs de résistance à l'isolation)
• Système de gestion de la qualité certifié ISO
• Des capacités de prototypage rapide

Certificats et honneurs

Les notes

1. Tous les produits sont conformes à la directive RoHS et répondent aux normes internationales de sécurité.
2. Pour les commandes sur mesure, veuillez fournir des spécifications techniques détaillées (fichiers PDF ou Gerber de préférence).
3. Contactez-nous pour des réductions de volume ou des solutions d'emballage personnalisées.
