Comment concevoir une carte FPC ?

Nous sommes des fabricants professionnels de circuits imprimés flexibles (FPC), spécialisés dans la production de cartes de circuits flexibles FPC, de circuits imprimés HDI, de bandes lumineuses LED SMD, de bandes LED COB, de la conception de cartes PCB, d'écrans d'affichage LED flexibles, de PCB électroniques et d'assemblage de circuits imprimés. Nos services incluent l'assemblage de cartes de circuits et plus encore.

Description du produit :

• Modèle du produit : HQ00512

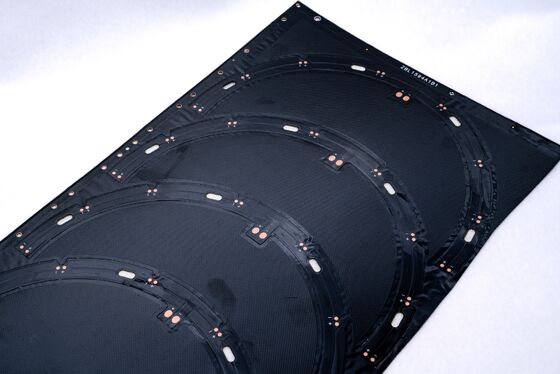

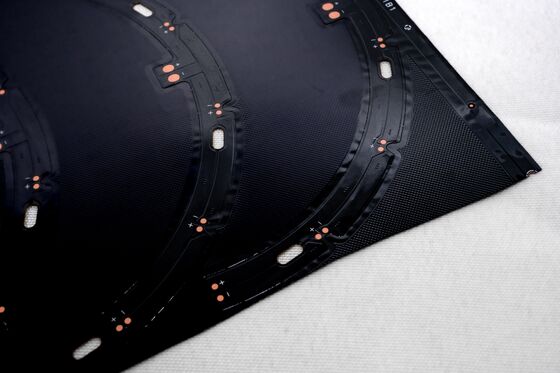

• Nom du produit : plaque incurvée
• Caractéristiques : Carte double couche avec revêtement de film double face, carte de base blanche, texte noir et traitement anti-oxydation OSP.

Spécifications du produit :

1. Options de personnalisation :
   En tant que fabricant de PCB flexibles et de cartes FPC, nous adaptons les matériaux pour répondre aux exigences d'épaisseur et aux besoins de traitement spécifiques. Nous proposons des FPC de bandes LED simple face, double face et multicouches pour diverses applications.

2. Flexibilité et durabilité :
   Nos FPC présentent une excellente flexibilité et une résistance au pliage. Chaque lot est soumis à des tests rigoureux avec un testeur de pliage professionnel avant la production de masse, garantissant des dizaines de milliers de cycles de pliage sans défaillance.

Paramètres de conception FPC :

1. Dimensions :

   • FPC de précision : taille maximale : 240 mm x 500 mm (jusqu'à 250 mm x 500 mm), sans restriction de taille minimale.
   • Carte en matériau en rouleau : largeur maximale : 240 mm, longueur maximale : 100 mètres.

2. Nombre de couches :

   • Les cartes monocouches sont de structure simple et idéales pour les applications de contrôle industriel et d'instruments électroniques.
   • Les cartes double face comportent deux couches de feuille de cuivre avec des vias accrus, formant des voies conductrices adaptées aux circuits complexes des appareils mobiles, des instruments automobiles et des produits similaires.

3. Couleurs du masque de soudure :
   Les options incluent le jaune, le noir et le blanc.

   • Le jaune est recommandé pour les applications générales, telles que les produits de câbles.
   • Le noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière (par exemple, les voitures, les téléphones, les écrans LED).
   • Le blanc comprend un revêtement réfléchissant supplémentaire, ce qui le rend idéal pour les luminaires, les écrans LED, l'esthétique médicale et les applications similaires nécessitant une réflexion.

4. Épaisseur de la feuille de cuivre :

   • Panneaux simples FPC de précision : 18 µm (0,5 oz) ou 35 µm (1 oz).
   • Cartes double couche FPC de précision : 12 µm (0,33 oz), 18 µm (0,5 oz) ou 35 µm (1 oz).
   • Panneaux simples FPC standard : 18 µm/25 µm/35 µm (1 oz)/50 µm.
   • Cartes double couche FPC standard : les options incluent 18-25 µm, 25-25 µm, 35-35 µm ou 35-70 µm.

5. Largeur/espacement minimal des lignes :
   Bien que des dimensions plus petites soient possibles, elles augmentent le risque de défauts. Il est généralement recommandé d'utiliser au moins 3 mil pour la largeur et l'espacement des lignes.
