Comment concevoir une carte FPC?

Nous sommes des fabricants de circuits imprimés flexibles de profession, peut être fourni FPC circuit imprimé flexible, FPC circuit imprimé flexible, HDI circuit imprimé, SMD LED bande lumineuse, COB LED bande,Conception de la carte de PCBL'écran LED flexible, le circuit imprimé électronique, le circuit imprimé, le circuit imprimé de carte, le masque facial, l'instrument de beauté et le dispositif de croissance des cheveux, etc.

Définition du produit:

Modèle FPC: HQ049

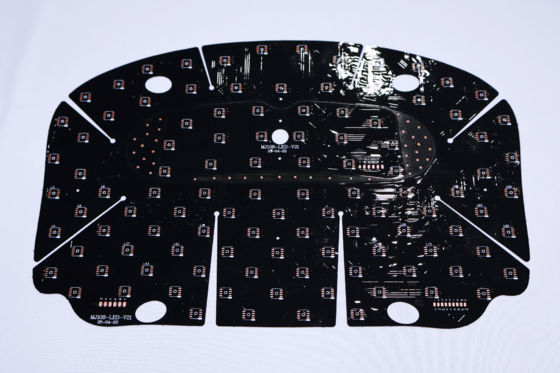

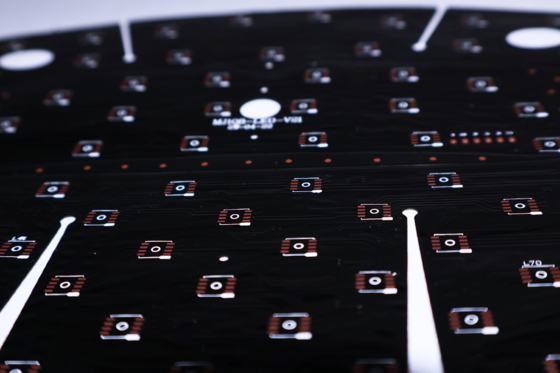

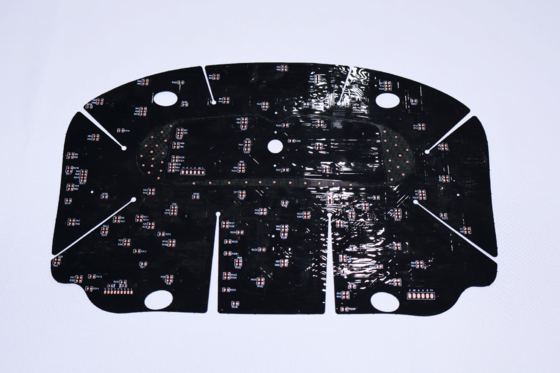

Nom de la CFP: FPC pour les soins de santé par infrarouge
Caractéristiques du FPC:Carton à double couche, revêtement par film à double face, tableau blanc, texte noir, antioxydant OSP

Spécifications du produit:

1.Selon vos besoins pour personnaliser différentes épaisseurs de matériau et les exigences de processusProduits chimiques à base de fibres inoxydablesUn circuit imprimé à masque flexible à LED, un câblage multicouche à double face et à un seul côté.

2.Bonne souplesse et résistance à la flexion

L'usine dispose d'un testeur de flexion professionnel, chaque lot de matériaux à travers

Des dizaines de milliers de tests de flexion avant la production de masse.

Vue d'ensemble des paramètres de conception des FPC

1. Les dimensions

   • La précision FPC: la taille maximale est de 240 mm x 500 mm avec une limite maximale admissible de 250 mm x 500 mm.
   • Plaque de roulement: largeur maximale de 240 mm et longueur maximale de 100 mètres.

2. Nombre de couches

   • Plaques à une seule couche: Structure simple, idéale pour les commandes industrielles et les instruments électroniques avec des circuits simples.
   • Plaques à double couche: Il est doté de deux feuilles de cuivre, de voies viales augmentées et convient aux applications dans les téléphones portables et les instruments automobiles.

3. Options de couleur du masque de soudure

   • Jaune: Recommandé pour la plupart des produits, y compris divers produits de câbles.
   • Noir: couramment utilisé dans les applications haut de gamme ou sensibles à la lumière telles que les voitures, les téléphones portables, les écrans LED, etc.
   • Blanc: Inclut un revêtement blanc supplémentaire, idéal pour les produits nécessitant une réflexion, tels que les luminaires et les appareils de beauté médicaux.

4. Options d'épaisseur de feuille de cuivre

   • CPC de précision à panneau unique: 18um (0,5 oz) ou 35um (1 oz).
   • Plaque à double couche FPC de précision: 12 mm (0,33 oz), 18 mm (0,5 oz) ou 35 mm (1 oz).
   • Panneau unique de FPC ordinaire: Les options incluent 18um/25um/35um (1 oz) ou 50um.
   • Plaque à double couche ordinaire en FPC: Les choix sont 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largeur minimale de ligne/espacement

   • Un minimum de 3 millilitres est recommandé pour réduire les difficultés de fabrication et les taux de défauts.

Certificats et honneurs

Veuillez noter:

En raison des changements d'éclairage, d'angle de prise de vue et de résolution de l'écran, l'image que vous voyez peut avoir un certain degré d'aberration chromatique.GongDong HongQi est un fabricant professionnel de circuits imprimés avec 16 ans d'histoire en ChineNos produits sont mis à jour et mis à niveau chaque année et nous sommes spécialisés dans toutes sortes de fabrication de échantillons FPC et des services de personnalisation, si vous êtes intéressé par nos produits,S' il vous plaît dites-nous vos exigences, nous vous aiderons à fournir des solutions professionnelles, production de substrat, câblage, conception de principe, moule, patch, plug-in et autres service à guichet unique.

Veuillez nous contacter en ligne ou par e-mail.et nous vous fournirons un service individuel de notre équipe de vente professionnelle.Merci pour votre temps.
