Assemblage de circuits imprimés flexibles, carte de circuit double couche, vente directe d'usine

Description du produit:

Modèle de produit:HQ046

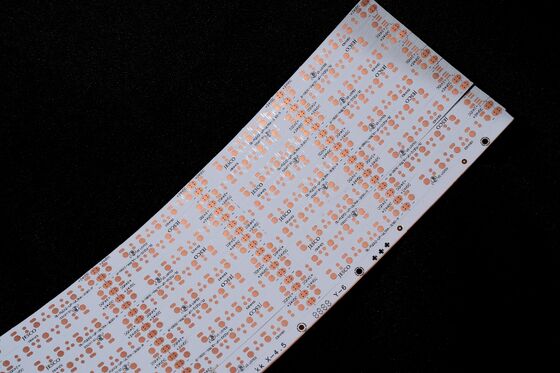

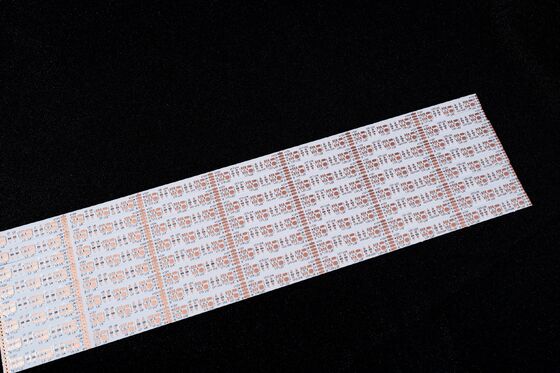

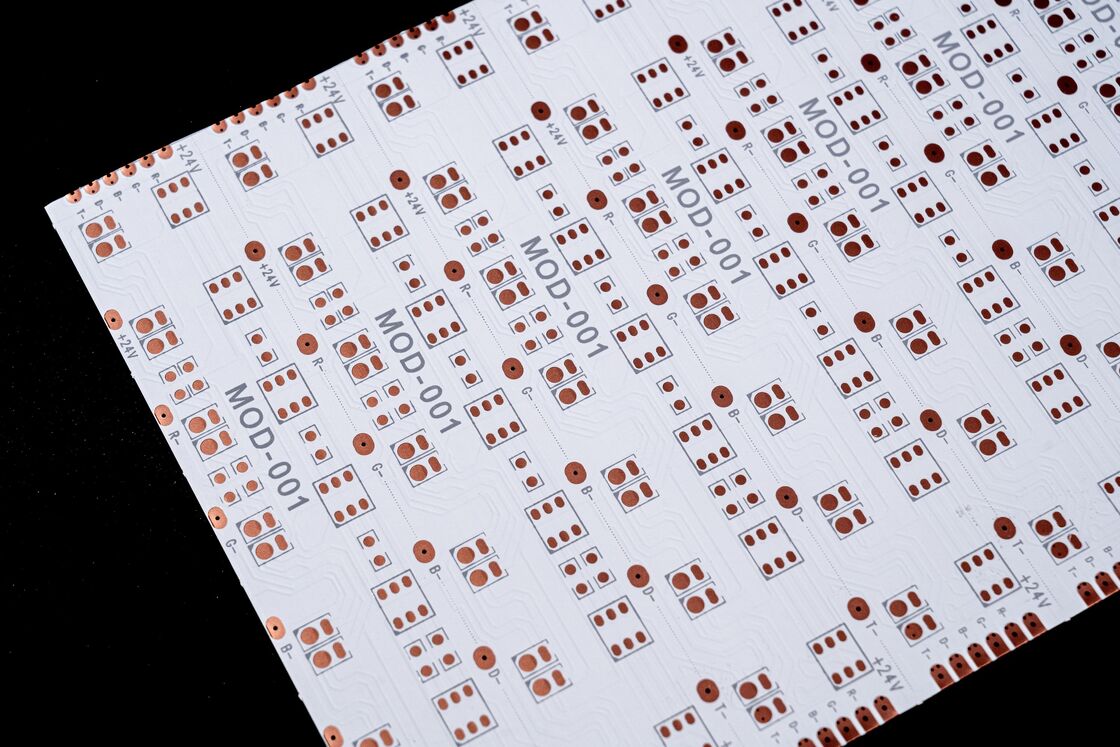

Nom du produit:Bande lumineuse LED FPC
Caractéristiques du produit: Carte de circuit double couche, film noir double face, texte noir,surface OSP antioxydante

Spécifications du produit:

1. Nous sommes le fabricant de PCB flexibles et FPC, selon vos besoins pour personnaliser différentes épaisseurs de matériaux et exigences de processus, bande lumineuse LED FPC, FPC de précision, bande lumineuse LED colorée FPC et autres circuits flexibles LED avec simple, double face et multicouche.

2. Bonne flexibilité et résistance à la flexion

L'usine dispose d'un testeur de flexion professionnel, chaque lot de matériaux passe par

des dizaines de milliers de tests de flexion avant la production de masse pour garantir la qualité du produit.

Paramètres de conception FPC

Paramètres techniques principaux:

1. À propos Dimensions:

FPC de précision: La taille maximale est de 240X500mm (limite 250X500mm), et il n'y a pas de limite à la taille minimale. Carte en rouleau: largeur maximale 240. longueur maximale 100 mètres.

2. Nombre de couches sur la carte

• La structure de la carte monocouche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Comparées aux FPC monocouches, les cartes double face ont deux couches de cuivre, des vias accrus et des chemins conducteurs formés. Elles sont généralement utilisées dans les téléphones portables, les tableaux de bord automobiles et d'autres produits.

3. Couleur du masque de soudure

Les couleurs du masque de soudure des FPC sont jaune, noir et blanc. Il est suggéré d'utiliser le jaune. Le film jaune convient à la grande majorité des produits, tels que divers produits de câblage. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche supplémentaire de revêtement blanc par rapport au film jaune, et est souvent utilisé dans les produits qui nécessitent une réflexion, tels que les luminaires, les écrans LED, les produits de beauté médicale, etc.

4. Épaisseur du cuivre

• Les options de panneau simple FPC de précision comprennent 18um (0,5 oz) et 35um (1 oz);
• La carte double couche FPC de précision peut être sélectionnée parmi 12um (0,33 oz), 18um (0,5 oz) et 35um (1 oz).
• Le panneau simple FPC ordinaire peut choisir 18um/25um/35um (1 oz)/50um;
• Les cartes double couche FPC ordinaires peuvent être sélectionnées parmi 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largeur de ligne/espacement de ligne minimum

Dans des circonstances normales, plus la difficulté est grande, plus le taux de défauts est élevé, et il est généralement recommandé d'utiliser au moins 3mil.

Processus de service

1. Consultation

16 ans de concentration sur la conception et la fabrication R&D de circuits imprimés flexibles FPC, pour fournir aux clients des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et un support technique connexe.

2. Offre

Devis d'échantillon ou de lot du même type de technologie, matériaux, technologie avancée, concessions de prix, pour permettre aux clients d'économiser considérablement des coûts.

3. Professionnalisme

Notre entreprise dispose d'équipements et de technologies de production avancés d'Allemagne, du Japon, de Taïwan et d'autres régions, d'une production professionnelle, à grande échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 personnels techniques de haut niveau.

4. Conception

Fournir des solutions aux clients pour finaliser un certain nombre de certifications de systèmes internationaux, peut fournir la production de substrats, le câblage, la conception de principes, le moulage, le patch, le plug-in et l'ouverture de mailles en acier, un service complet. 16 ans de précipitation professionnelle et technique, digne de votre choix et de votre confiance.

5. Fabrication d'échantillons

Nous sommes spécialisés dans les services de fabrication d'échantillons et de personnalisation de FPC. L'entreprise dispose d'une ligne de production accélérée, par exemple: les échantillons de cartes double couche flexibles peuvent être terminés en 5 à 7 jours.

Certificats et honneurs

Veuillez noter:

Toutes les photos sur ce site sont réelles. En raison des changements d'éclairage, de l'angle de prise de vue et de la résolution de l'écran, l'image que vous voyez peut présenter un certain degré d'aberration chromatique. GongDong HongQi est un fabricant professionnel de circuits imprimés avec 16 ans d'histoire en Chine. Nos produits sont mis à jour et améliorés chaque année et nous sommes spécialisés dans tous les types de services de fabrication d'échantillons et de personnalisation de FPC. Si vous êtes intéressé par nos produits, veuillez nous faire part de vos exigences, nous vous aiderons à fournir des solutions professionnelles, la production de substrats, le câblage, la conception de principes, le moulage, le patch, le plug-in et d'autres services complets.

veuillez nous contacter en ligne ou nous envoyer un e-mail,et nous vous fournirons un service personnalisé de notre équipe de vente professionnelle.Merci de votre temps.
