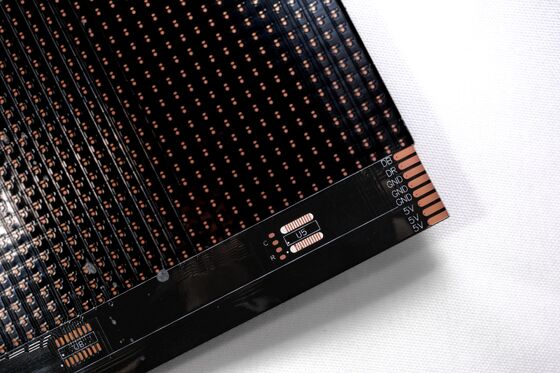

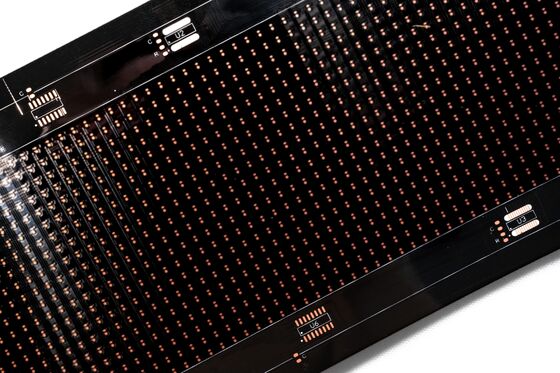

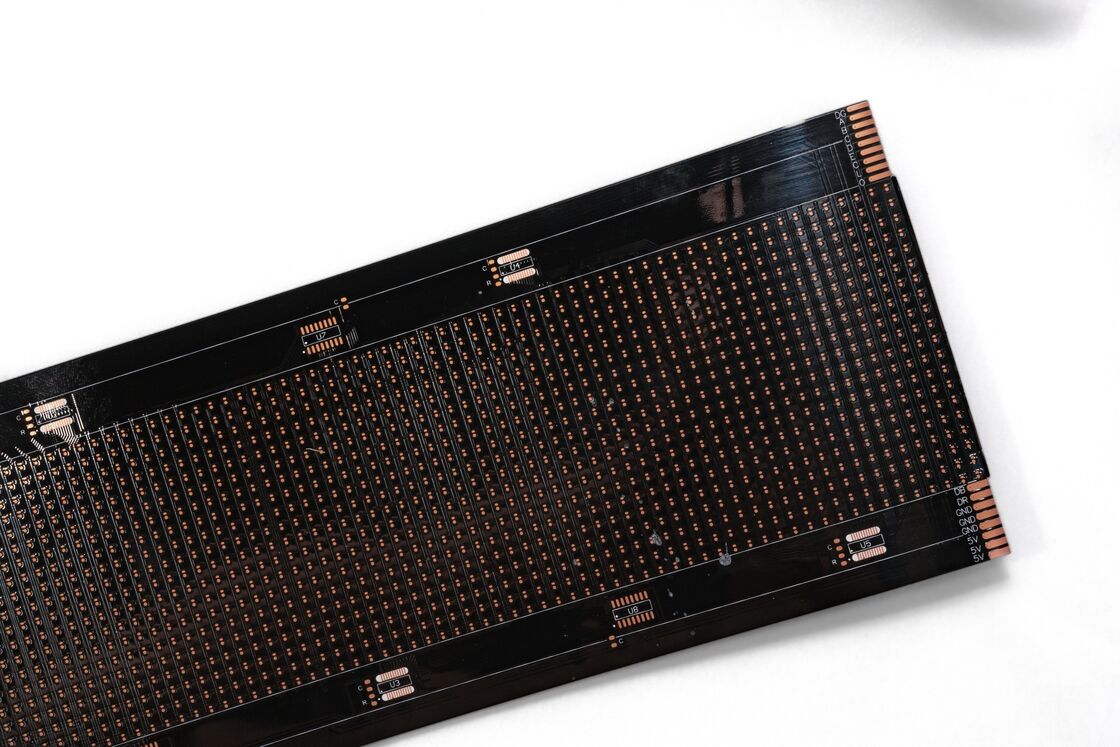

Écran d'affichage LED flexible FPC Carte de circuit d'affichage LED avec carte de circuit double couche et niveau de protection incendie V0 pour services personnalisés

Écran d'affichage LED flexible FPC Carte de circuit d'affichage LED avec carte de circuit double couche et niveau de protection incendie V0 pour services personnalisés

Nom De Marque:	HONGQI
Numéro De Modèle:	HQ045
Nombre De Pièces:	500 pièces
Prix:	Négociable
Délai De Livraison:	Négociable
Conditions De Paiement:	L/C, D/A, T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Certification:

UL E477885 IATF16949 GB/T13485

Matériau isolant:

résine organique

Matériaux de base:

Cuivre

Nombre de couches::

Double face

Épaisseur de la couche d'isolation::

plaque mince

Technologie de traitement:

feuille roulée

Propriétés ignifuges de la flamme::

Niveau de protection contre les incendies V0

Épaisseur de la plaque:

0,25 mm ± 0,05

Méthode de commercialisation:

Ventes directes d'usine

Résine isolante:

Résine polyimide (PI)

Épaisseur d'isolation:

planche conventionnelle

Autre service:

soutenir des services personnalisés

Rigidité mécanique::

Flexible

domaine d'application:

Utilisé dans l'équipement médical, la beauté et la santé, les téléphones portables, les instrume

Détails d'emballage:

Emballé avec des étuis en papier

Capacité d'approvisionnement:

100000 pièces par mois

Mettre en évidence:

Circuit-circuit à affichage LED à contraste élevé

Circuits à affichage LED

Événements extérieurs

Description du produit

Panneau de circuits d'affichage LED FPC

Nous sommes des fabricants professionnels de circuits imprimés flexibles, fournissant des circuits imprimés flexibles FPC, des circuits imprimés flexibles FPC, des circuits imprimés HDI, des bandes lumineuses SMD LED,bandes LED COB, conception de cartes PCB, écrans d'affichage LED flexibles, PCB électroniques, assemblage de circuits imprimés et services d'assemblage de cartes de circuits.

Spécifications du produit

Modèle de produit:HQ045
Nom du produit:Écran d'affichage LED flexible
Caractéristiques du produit:Plaque de circuit imprimé à double couche, film noir à double face, texte noir, antioxydant OSP de surface

FPC à bande lumineuse à LED personnalisable, FPC à précision et FPC à bande lumineuse à LED colorée avec configurations à une, deux et plusieurs couches
Excellente souplesse et résistance à la flexion - tous les matériaux subissent des dizaines de milliers de tests de flexion avant la production en série

Paramètres de conception des FPC

Les dimensions

Précision FPC: taille maximale 240 × 500 mm (limite 250 × 500 mm), aucune taille minimale
Plaque en rouleaux: largeur maximale 240 mm, longueur maximale 100 mètres

Couches de carton

Plaques monocouches: structure simple, idéale pour le contrôle industriel, les instruments électroniques et autres applications avec des circuits relativement simples
Plaques à double face: composées de deux couches de feuille de cuivre avec des voies et des voies conductrices accrues, couramment utilisées dans les téléphones portables, les instruments automobiles et autres produits de pointe.

Couleurs du masque de soudure

Couleur	Applications
Jaune	Convient à la plupart des produits, y compris les différentes applications de câbles
Noir	Généralement utilisé dans les produits haut de gamme ou absorbant la lumière tels que les voitures, les téléphones mobiles et les écrans LED
Blanc	Il comporte un revêtement blanc supplémentaire pour les applications réfléchissantes, y compris les luminaires, les écrans LED et les produits de beauté médicaux.

Épaisseur du film de cuivre

Type de plaque	Options d'épaisseur disponibles
CPC de précision à panneau unique	18um (0,5 oz), 35um (1 oz)
Plaque à double couche FPC de précision	12 mm (0,33 oz), 18 mm (0,5 oz), 35 mm (1 oz)
Panneau unique de FPC ordinaire	18um, 25um, 35um (1 oz), 50um
Plaques à double couche de FPC ordinaires	18-25 mm, 25-25 mm, 35-35 mm, 35-70 mm, et ainsi de suite.

Largeur minimale des lignes/espacement des lignes

Les dimensions plus petites augmentent la difficulté et les taux de défauts.

Processus de service

Services de conseil

16 ans d'expertise dans la conception de circuits imprimés flexibles FPC et la fabrication de R & D, fournissant des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et le soutien technique.

Citation

Des prix compétitifs pour les échantillons ou la production par lots utilisant des technologies et des matériaux de pointe, réduisant considérablement les coûts des clients.

Fabrication professionnelle

L'usine couvre 20 000 mètres carrés avec plus de 800 employés et 50 personnels techniques supérieurs.

Services de conception

Un service complet à guichet unique comprenant la production de substrat, le câblage, la conception de principe, la création de moules, SMT, les composants perforés et le développement de pochoirs avec 16 ans d'expertise technique.

Fabrication d'échantillons

Fabrication et personnalisation spécialisée de échantillons de FPC avec des lignes de production accélérées.

Certificats et honneurs

Veuillez noter:Toutes les photos sur ce site sont authentiques, et des variations de couleur mineures peuvent survenir en raison des conditions d'éclairage, des angles de prise de vue et des différences de résolution de l'écran.GongDong HongQi est un fabricant de circuits imprimés professionnel avec 16 ans d'expérience en Chine. Nos produits sont continuellement mis à jour et mis à niveau chaque année. Nous sommes spécialisés dans la fabrication de divers échantillons FPC et des services de personnalisation. Si vous êtes intéressé par nos produits,S'il vous plaît partager vos exigences - nous fournirons des solutions professionnelles, y compris la production de substrat, câblage, conception de principe, création de moules, SMT, composants à travers-trous, et des services complets à guichet unique.
