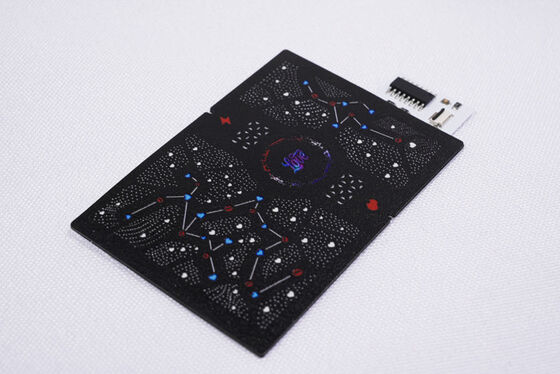

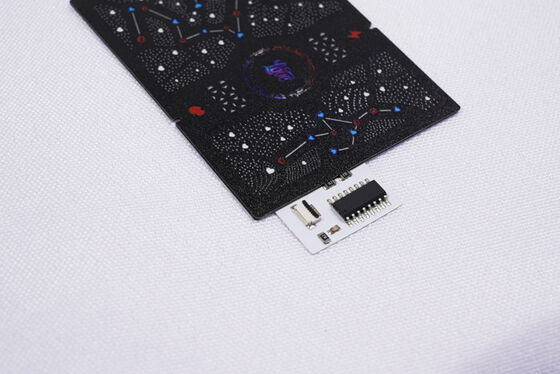

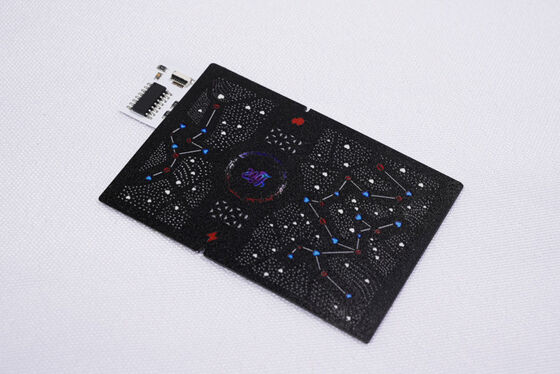

Modèle du produit: HQ042

Nom du produit: FPC de précision

Caractéristiques du produit: Circuit imprimé double couche, film noir double face, texte noir, plaqué or en surface

1. Nous sommes le fabricant de circuits imprimés flexibles et FPC, personnalisons selon vos besoins différentes épaisseurs de matériaux et exigences de processus pour les bandes LED FPC, FPC de précision, bandes LED colorées FPC et autres circuits imprimés flexibles LED simples, double face et multicouches.

2. Bonne flexibilité et résistance à la flexion

L'usine dispose d'un testeur de flexion professionnel, chaque lot de matériaux subit des dizaines de milliers de tests de flexion avant la production de masse pour garantir la qualité du produit.

Paramètres techniques principaux :

1. Concernant les dimensions :

FPC de précision : La taille maximale est de 240 x 500 mm (limite 250 x 500 mm), et il n'y a pas de limite à la taille minimale. Carte en rouleau : largeur maximale 240 mm, longueur maximale 100 mètres.

2. Nombre de couches sur la carte

• La structure de la carte simple couche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Comparées aux FPC simple couche, les cartes double face ont deux couches de feuille de cuivre, des vias augmentés et des chemins conducteurs formés. Elles sont généralement utilisées dans les téléphones portables, les tableaux de bord automobiles et d'autres produits.

3. Couleur du masque de soudure

Les couleurs du masque de soudure des FPC sont jaune, noir et blanc. Il est suggéré d'utiliser le jaune. Le film jaune convient à la grande majorité des produits, tels que divers produits de câblage. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche de revêtement blanc supplémentaire par rapport au film jaune, et est souvent utilisé dans les produits qui nécessitent une réflexion, tels que les luminaires, les écrans LED, les produits de beauté médicale, etc.

4. Épaisseur de la feuille de cuivre

• Les options de panneau simple FPC de précision incluent 18 um (0,5 oz) et 35 um (1 oz) ;
• La carte double couche FPC de précision peut être choisie parmi 12 um (0,33 oz), 18 um (0,5 oz) et 35 um (1 oz).
• Le panneau simple FPC ordinaire peut choisir 18 um/25 um/35 um (1 oz)/50 um ;
• Les cartes double couche FPC ordinaires peuvent être choisies parmi 18-25 um, 25-25 um, 35-35 um ou 35-70 um.

5. Largeur de ligne/espacement de ligne minimum

Dans des circonstances normales, plus la difficulté est petite, plus le taux de défauts est élevé, et il est généralement recommandé d'utiliser au moins 3 mil.

1. Consultation
   16 ans de concentration sur la conception et la fabrication de circuits imprimés flexibles FPC, pour fournir aux clients des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et un support technique connexe.
2. Offre
   Devis d'échantillons ou de lots du même type de technologie, matériaux, technologie avancée, prix avantageux, permettant aux clients de réduire considérablement les coûts.
3. Professionnalisme
   Notre entreprise dispose d'équipements et de technologies de production avancés d'Allemagne, du Japon, de Taïwan et d'autres régions, d'une production professionnelle, à grande échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 personnels techniques clés seniors.
4. Conception
   Fournir des solutions aux clients pour finaliser un certain nombre de certifications de systèmes internationaux, peut fournir la production de substrats, le câblage, la conception de principes, le moulage, le patch, le plug-in et l'ouverture de tamis en acier, un service complet. 16 ans de précipitation professionnelle et technique, digne de votre choix et de votre confiance.
5. Fabrication d'échantillons
   Nous sommes spécialisés dans les services d'échantillonnage et de personnalisation FPC. L'entreprise dispose d'une ligne de production accélérée, par exemple : les échantillons de cartes de circuits imprimés flexibles double face peuvent être terminés en 5 à 7 jours.

Veuillez noter :

Toutes les photos sur ce site sont réelles. En raison des changements d'éclairage et de la résolution de l'écran, l'image que vous voyez peut présenter un certain degré d'aberration chromatique. GongDong HongQi est un fabricant professionnel de circuits imprimés avec 16 ans d'histoire en Chine. Nos produits sont mis à jour et améliorés chaque année et nous sommes spécialisés dans tous les types de services d'échantillonnage et de personnalisation FPC. Si vous êtes intéressé par nos produits, veuillez nous faire part de vos exigences, nous vous aiderons à fournir des solutions professionnelles, la production de substrats, le câblage, la conception de principes, le moulage, le patch, le plug-in et d'autres services complets.

veuillez nous contacter en ligne ou par e-mail, et nous vous fournirons un service personnalisé de notre équipe de vente professionnelle. Merci de votre temps.
