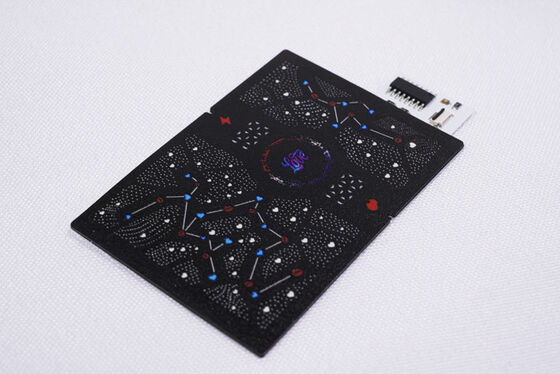

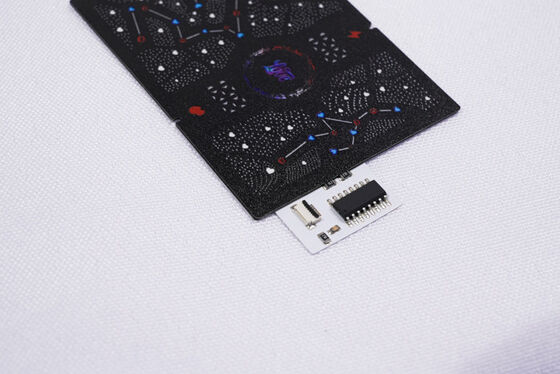

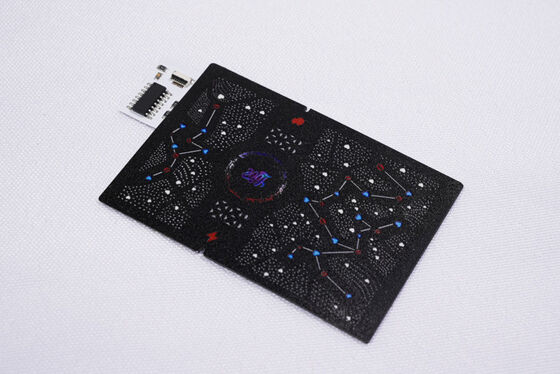

Modèle de produit: HQ042

Nom du produit: FPC de précision

Caractéristiques du produit: carte de circuit imprimé à double couche, film noir à double face, texte noir, surface plaquée or

1.Nous sommes le fabricant de PCB et de FPC flexibles, selon vos besoins pour personnaliser différentes épaisseurs de matériaux et exigences de processus FPC à bande lumineuse LED,FPC de précision,FPC à bande LED colorée et autres circuits imprimés flexibles à LED avec un seul, à double face et à plusieurs couches.

2.Bonne souplesse et résistance à la flexion

L'usine dispose d'un testeur de flexion professionnel, chaque lot de matériaux à travers des dizaines de milliers de tests de flexion avant la production de masse pour assurer la qualité du produit.

Principaux paramètres techniques:

1À propos des dimensions:

La taille maximale est de 240X500mm (limite 250X500mm), et il n'y a pas de limite à la taille minimale.

2. Nombre de couches sur le tableau

• La structure de la carte à une seule couche est simple et est généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Comparé au FPC à une seule couche, les cartes à double face ont deux couches de feuille de cuivre, des voies plus larges et des chemins conducteurs formés.instruments et autres produits automobiles.

3Couleur du masque de soudure

Les couleurs du masque de soudure du FPC sont le jaune, le noir et le blanc.Suggérez d'utiliser le jaune,le film jaune convient à la grande majorité des produits,tels que divers produits de câbles.Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière,comme les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche supplémentaire de revêtement blanc par rapport au film jaune et est souvent utilisé dans les produits qui nécessitent une réflexion,comme les luminaires, écrans LED, produits de beauté médicaux, etc.

4. Épaisseur de la feuille de cuivre

• Les options de panneau unique FPC de précision comprennent 18um (0,5 oz) et 35um (1 oz);
• La carte à double couche FPC de précision peut être sélectionnée entre 12um (0,33 oz), 18um (0,5 oz) et 35um (1 oz).
• Le seul panneau FPC ordinaire peut choisir 18um/25um/35um (1 oz)/50um;
• Les cartes à double couche FPC ordinaires peuvent être sélectionnées entre 18-25um, 25-25um, 35-35um ou 35-70um.

5Largeur minimale des lignes/espacement des lignes

Dans des circonstances normales, plus la difficulté est faible, plus le taux de défauts est élevé, et il est généralement recommandé d'utiliser au moins 3 millilitres.

1. Services de conseil
   16 ans d'expérience dans la conception de circuits imprimés flexibles FPC et la fabrication de R & D, pour fournir aux clients des solutions personnalisées, des dessins de conception,développer de nouveaux produits et fournir un soutien technique connexe.
2. Offre
   Des échantillons ou des lots de même type de technologie, de matériaux, de technologie avancée, des concessions de prix, pour que les clients puissent économiser des coûts.
3. Profession
   Notre société a l'Allemagne, le Japon, Taiwan et d'autres régions de l'équipement avancé et de la technologie de production, la production professionnelle, l'échelle.avec plus de 800 employés et 50 cadres techniques supérieurs.
4. Conception
   Fournir des solutions aux clients pour finaliser un certain nombre de certifications de système international, peut fournir la production de substrat, le câblage, la conception de principe, moule, patch,service à guichet unique de maillage en acier ouvert et branchement, 16 ans de précipitation de niveau professionnel et technique, digne de votre choix et confiance.
5. Fabrication d'échantillons
   Nous sommes spécialisés dans la fabrication d'échantillons FPC et les services de personnalisation, la société dispose d'une ligne de production accélérée, comme: échantillons de panneau double circuit flexible peuvent être terminés dans les 5-7 jours.

Veuillez noter:

En raison des changements d'éclairage et de la résolution de l'écran, l'image que vous voyez peut avoir une certaine aberration chromatique.GongDong HongQi est un fabricant professionnel de circuits imprimés avec 16 ans d'histoire en ChineNos produits sont mis à jour et mis à niveau chaque année et nous sommes spécialisés dans toutes sortes de fabrication de échantillons FPC et des services de personnalisation, si vous êtes intéressé par nos produits,S' il vous plaît dites-nous vos exigences, nous vous aiderons à fournir des solutions professionnelles, production de substrat, câblage, conception de principe, moule, patch, plug-in et autres service à guichet unique.

s'il vous plaît contactez-nous en ligne ou E-mail à nous, et nous vous fournirons un service individuel de notre équipe de vente professionnelle.Merci pour votre temps.
