Circuit imprimé flexible LED FPC de précision personnalisé du fabricant FPC

Description du produit :

Modèle du produit: HQ028

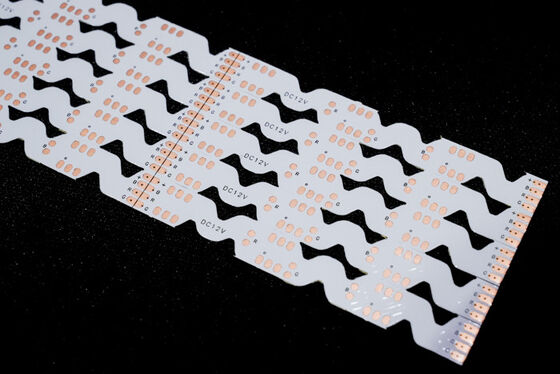

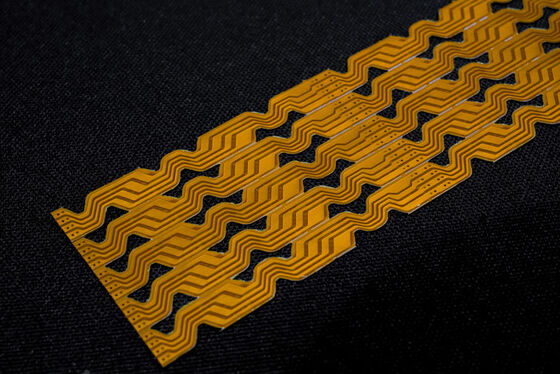

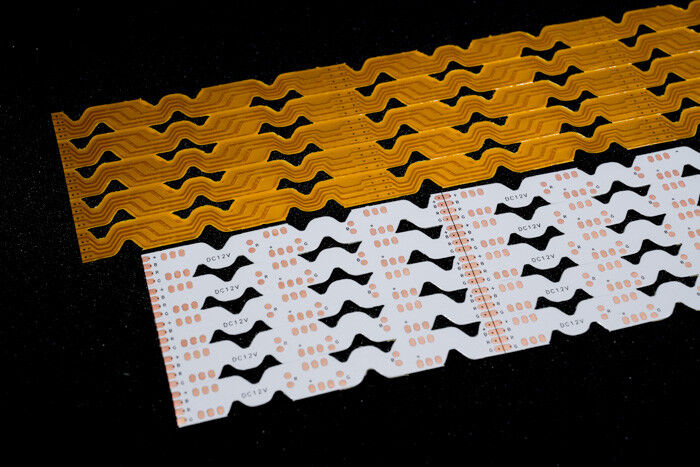

Nom du produit:FPC de bande lumineuse LED
Caractéristiques du produit: Circuit double couche imprimé, film blanc double face, texte blanc, surface OSP antioxydante

Spécifications du produit :

1. Nous sommes le fabricant de FPC et de PCB flexibles, personnalisant selon vos besoins différentes épaisseurs de matériaux et exigences de processus pour les FPC de bandes lumineuses LED, les FPC de précision, les FPC de bandes LED colorées et d'autres circuits flexibles LED avec une seule, double face et multicouches.

2. Bonne flexibilité et résistance à la flexion

L'usine dispose d'un testeur de flexion professionnel, chaque lot de matériaux subit

des dizaines de milliers de tests de flexion avant la production de masse pour garantir la qualité du produit.

Paramètres de conception FPC

Paramètres techniques principaux :

1. À propos des dimensions :

FPC de précision : La taille maximale est de 240X500 mm (limite 250X500 mm), et il n'y a pas de limite à la taille minimale. Carte en rouleau : largeur maximale 240 mm, longueur maximale 100 mètres.

2. Nombre de couches sur la carte

• La structure de la carte monocouche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Comparées aux FPC monocouches, les cartes double face ont deux couches de cuivre, des vias supplémentaires et des chemins conducteurs formés. Elles sont généralement utilisées dans les téléphones mobiles, les tableaux de bord automobiles et d'autres produits.

3. Couleur du masque de soudure

Les couleurs du masque de soudure des FPC sont jaune, noir et blanc. Il est suggéré d'utiliser le jaune. Le film jaune convient à la grande majorité des produits, tels que divers produits de câblage. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les voitures, les téléphones mobiles, les écrans LED, etc. Le film blanc a une couche supplémentaire de revêtement blanc par rapport au film jaune, et est souvent utilisé dans les produits qui nécessitent une réflexion, tels que les luminaires, les écrans LED, les produits de beauté médicale, etc.

4. Épaisseur du cuivre

• Les options de panneau unique FPC de précision incluent 18 um (0,5 oz) et 35 um (1 oz) ;
• La carte double couche FPC de précision peut être choisie parmi 12 um (0,33 oz), 18 um (0,5 oz) et 35 um (1 oz).
• Le panneau unique FPC ordinaire peut choisir 18 um/25 um/35 um (1 oz)/50 um ;
• Les cartes double couche FPC ordinaires peuvent être choisies parmi 18-25 um, 25-25 um, 35-35 um ou 35-70 um.

5. Largeur de ligne/espacement de ligne minimum

Dans des circonstances normales, plus la difficulté est grande, plus le taux de défauts est élevé, et il est généralement recommandé d'utiliser au moins 3 mil.

Processus de service

1. Consultation

16 ans de concentration sur la conception et la fabrication R&D de circuits imprimés flexibles FPC, pour fournir aux clients des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et un support technique connexe.

2. Offre

Devis d'échantillon ou de lot de la même technologie, matériaux, technologie avancée, concessions de prix, permettant aux clients d'économiser considérablement des coûts.

3. Professionnalisme

Notre entreprise dispose d'équipements et de technologies de production avancés d'Allemagne, du Japon, de Taiwan et d'autres régions, d'une production professionnelle, à l'échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 personnels techniques de haut niveau.

4. Conception

Fournir des solutions aux clients pour finaliser un certain nombre de certifications de systèmes internationaux, peut fournir la production de substrats, le câblage, la conception de principes, le moulage, le patch, le plug-in et l'ouverture de mailles en acier, un service complet. 16 ans de niveau professionnel et technique accumulé, digne de votre choix et de votre confiance.

5. Fabrication d'échantillons

Nous sommes spécialisés dans la fabrication d'échantillons FPC et les services de personnalisation, l'entreprise dispose d'une ligne de production accélérée, par exemple : les échantillons de cartes double face flexibles peuvent être terminés en 5 à 7 jours.
