Comment concevoir une carte de circuit imprimé (PCB) ?

Nous sommes des fabricants professionnels de circuits imprimés flexibles, capables de fournir des circuits imprimés flexibles FPC, des circuits imprimés flexibles FPC, des circuits imprimés HDI, des bandes lumineuses LED SMD, des bandes LED COB, la conception de cartes PCB, des écrans d'affichage LED flexibles, des PCB électroniques, l'assemblage de circuits imprimés, l'assemblage de cartes de circuits, des circuits imprimés pour instruments de beauté faciale à domicile et des dispositifs de croissance capillaire, etc.

Description du produit :

Modèle du produit:HQ007

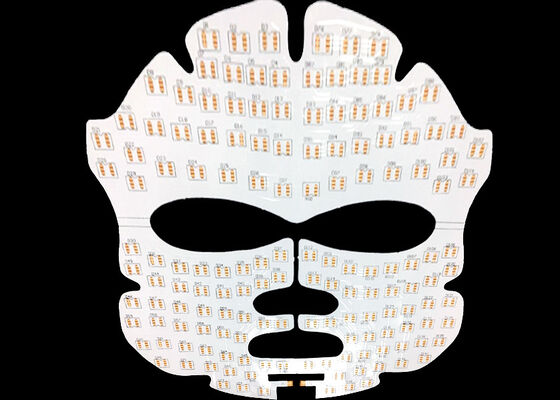

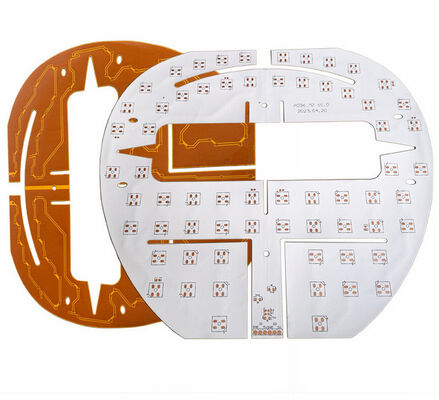

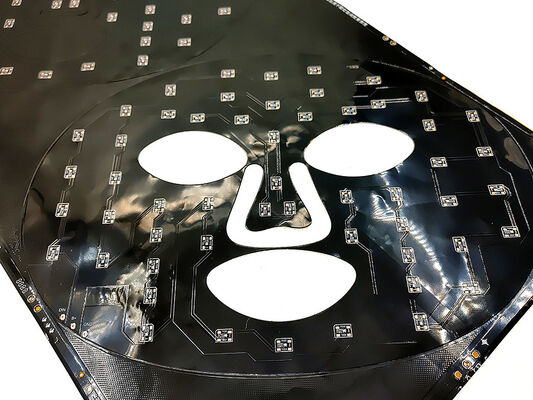

Nom du produit: FPC pour appareil de beauté photonique / Carte de circuit imprimé pour masque de beauté à LED
Caractéristiques du produit: Carte double couche, revêtement double face, tableau blanc, texte noir, antioxydant OSP

Spécifications du produit :

1. Selon vos besoins, personnalisation de différentes épaisseurs de matériaux et exigences de processus pour les cartes de circuits imprimés de masques LED flexibles, câblage multicouche simple et double face pour masques LED.

2. Bonne flexibilité et résistance à la flexion

L'usine dispose d'un testeur de flexion professionnel, chaque lot de matériaux passe par

des dizaines de milliers de tests de flexion avant la production de masse

Paramètres de conception FPC

Paramètres techniques principaux :

1. Concernant les dimensions :

FPC de précision : La taille maximale est de 240X500 mm (limite 250X500 mm), et il n'y a pas de limite à la taille minimale. Carte en rouleau : largeur maximale 240 mm, longueur maximale 100 mètres.

2. Nombre de couches sur la carte

• La structure de la carte simple couche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Comparées aux FPC simple couche, les cartes double face ont deux couches de feuille de cuivre, des vias augmentés et des chemins conducteurs formés. Elles sont généralement utilisées dans les téléphones portables, les tableaux de bord automobiles et d'autres produits.

3. Couleur de la sérigraphie

Les couleurs de la sérigraphie des FPC sont jaune, noir et blanc. Il est suggéré d'utiliser le jaune. Le film jaune convient à la grande majorité des produits, tels que divers produits de câblage. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche de revêtement blanc supplémentaire par rapport au film jaune, et est souvent utilisé dans les produits qui nécessitent une réflexion, tels que les luminaires, les écrans LED, les produits de beauté médicale, etc.

4. Épaisseur de la feuille de cuivre

• Les options de panneau simple FPC de précision comprennent 18 um (0,5 oz) et 35 um (1 oz) ;
• La carte double couche FPC de précision peut être sélectionnée parmi 12 um (0,33 oz), 18 um (0,5 oz) et 35 um (1 oz).
• Le panneau simple FPC ordinaire peut choisir 18 um/25 um/35 um (1 oz)/50 um ;
• Les cartes double couche FPC ordinaires peuvent être sélectionnées parmi 18-25 um, 25-25 um, 35-35 um ou 35-70 um.

5. Largeur de piste/espacement de piste minimum

Dans des circonstances normales, plus la difficulté est grande, plus le taux de défauts est élevé, et il est généralement recommandé d'utiliser au moins 3 mil.

Processus de service

1. Consultation

   16 ans de concentration sur la conception et la fabrication R&D de circuits imprimés flexibles FPC, pour fournir aux clients des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et un support technique connexe.

2. Offre

   Devis d'échantillons ou de lots du même type de technologie, matériaux, technologie avancée, prix avantageux, permettant aux clients d'économiser considérablement des coûts.

3. Professionnalisme

   Notre entreprise dispose d'équipements et de technologies de production avancés d'Allemagne, du Japon, de Taïwan et d'autres régions, d'une production professionnelle, à grande échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 cadres techniques supérieurs.

4. Conception

   Fournir des solutions aux clients pour finaliser un certain nombre de certifications de systèmes internationaux, peut fournir la production de substrats, le câblage, la conception de principes, le moulage, le patch, le plug-in et l'ouverture de mailles en acier, un service tout-en-un. 16 ans de précipitation professionnelle et technique, digne de votre choix et de votre confiance.

5. Fabrication d'échantillons

   Nous sommes spécialisés dans les services de fabrication et de personnalisation d'échantillons FPC. L'entreprise dispose d'une ligne de production accélérée, par exemple : les échantillons de cartes double face flexibles peuvent être réalisés en 5 à 7 jours.

Certificats et honneurs

Veuillez noter :

Toutes les photos sur ce site sont réelles. En raison des changements d'éclairage, de l'angle de prise de vue et de la résolution de l'écran, l'image que vous voyez peut présenter un certain degré d'aberration chromatique. GongDong HongQi est un fabricant professionnel de circuits imprimés avec 16 ans d'histoire en Chine. Nos produits sont mis à jour et améliorés chaque année et nous sommes spécialisés dans tous les types de services de fabrication et de personnalisation d'échantillons FPC. Si vous êtes intéressé par nos produits, veuillez nous faire part de vos exigences, nous vous aiderons à fournir des solutions professionnelles, la production de substrats, le câblage, la conception de principes, le moulage, le patch, le plug-in et d'autres services tout-en-un.

veuillez nous contacter en ligne ou par e-mail, et nous vous fournirons un service personnalisé de notre équipe de vente professionnelle. Merci de votre temps.
