Description du produit :

Modèle de produit:HQ30140

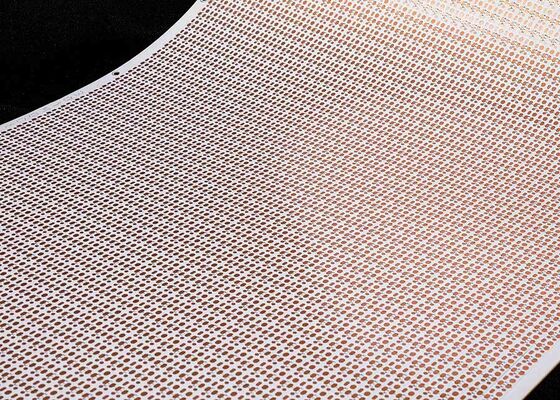

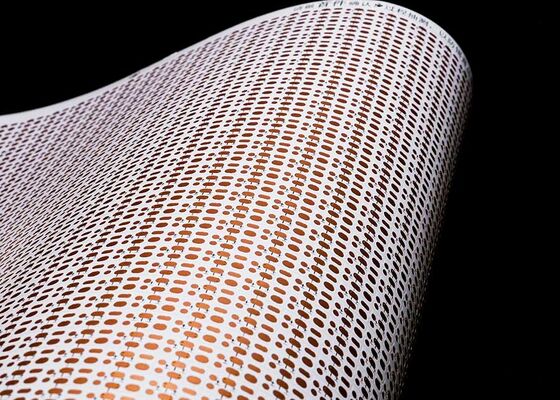

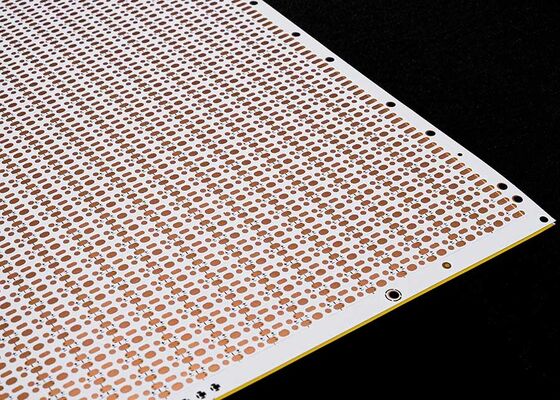

Nom du produit: Circuit imprimé flexible pour ruban LED

Caractéristiques du produit:2835-60leds/PCS-5*503-5V

Carte double couche avec film blanc double face, caractères noirs, antioxydant OSP

Spécifications du produit :Circuit imprimé flexible pour ruban LED 2835, 60 perles lumineuses par pièce, dimensions : 5*503 mm, FPCB film blanc double face 5V

Paramètres de conception du FPC

1. À propos des dimensions :

FPC de précision : La taille maximale est de 240x500 mm (limite de 250x500 mm), et il n'y a pas de limite pour la taille minimale. Carte en rouleau : largeur maximale 240 mm, longueur maximale 100 mètres.

2. Nombre de couches de la carte

• La structure de la carte monocouche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines aux circuits relativement simples.
• Par rapport au FPC monocouche, les cartes double face comportent deux couches de feuille de cuivre, des vias supplémentaires et des pistes conductrices formées. Elles sont généralement utilisées dans les téléphones mobiles, les instruments automobiles et d'autres produits.

3. Couleur du masque de soudure

Les couleurs du masque de soudure pour FPC sont le jaune, le noir et le blanc. Nous suggérons d'utiliser le jaune. Le film jaune convient à la grande majorité des produits, tels que divers types de câbles. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les automobiles, les téléphones portables, les écrans LED, etc. Le film blanc comporte une couche supplémentaire de revêtement blanc par rapport au film jaune et est souvent utilisé dans les produits nécessitant une réflexion, tels que les appareils d'éclairage, les écrans LED, les produits médico-esthétiques, etc.

4. Épaisseur de la feuille de cuivre

• Les options de FPC monocouche de précision comprennent 18 µm (0,5 oz) et 35 µm (1 oz) ;
• La carte FPC double couche de précision peut être choisie parmi 12 µm (0,33 oz), 18 µm (0,5 oz) et 35 µm (1 oz).
• Le panneau simple FPC ordinaire peut être sélectionné en 18 µm / 25 µm / 35 µm (1 oz) / 50 µm ;
• Les cartes FPC double couche ordinaires peuvent être sélectionnées parmi 18-25 µm, 25-25 µm, 35-35 µm ou 35-70 µm.

5. Largeur de ligne / espacement de ligne minimum

Dans des circonstances normales, plus les dimensions sont réduites, plus la difficulté et le taux de défauts sont élevés ; il est généralement recommandé d'utiliser au moins 3 mil.

Processus de service

1. 1. Conseil

   16 ans d'expérience axée sur la conception et la R&D/fabrication de circuits imprimés flexibles FPC, pour fournir aux clients des solutions personnalisées, des plans de conception, le développement de nouveaux produits et une assistance technique associée.

2. 2. Offre

   Devis pour échantillons ou séries avec le même type de technologie et de matériaux, technologie de pointe, tarifs avantageux, permettant aux clients de réaliser d'importantes économies.

3. 3. Professionnalisme

   Notre entreprise dispose d'équipements de pointe et de technologies de production provenant d'Allemagne, du Japon, de Taïwan et d'autres régions, garantissant une production professionnelle à grande échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 cadres techniques seniors.

4. 4. Conception

   Nous fournissons des solutions permettant aux clients de finaliser plusieurs certifications de systèmes internationaux, et nous offrons un service complet et intégré : production de substrats, routage, schéma de principe, moules, CMS, insertion et ouverture de pochoirs en acier. 16 ans d'expérience technique et professionnelle accumulée, digne de votre confiance et de votre choix.

5. 5. Fabrication d'échantillons

   Nous sommes spécialisés dans la fabrication d'échantillons et les services de personnalisation de FPC. L'entreprise dispose d'une ligne de production accélérée : par exemple, les échantillons de circuits imprimés flexibles double face peuvent être réalisés en 5 à 7 jours.
