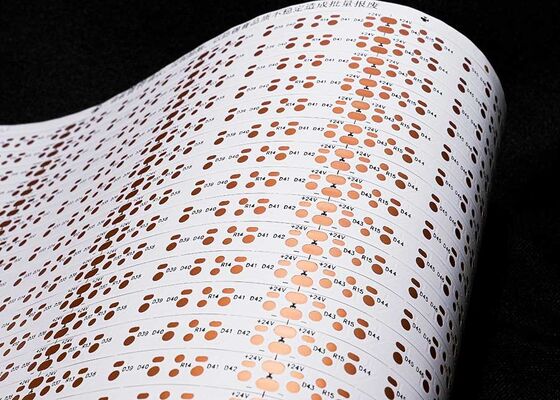

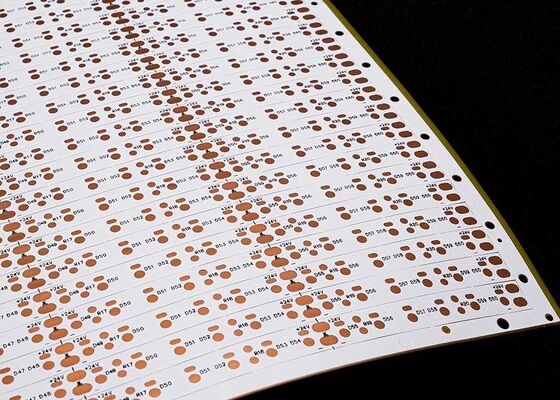

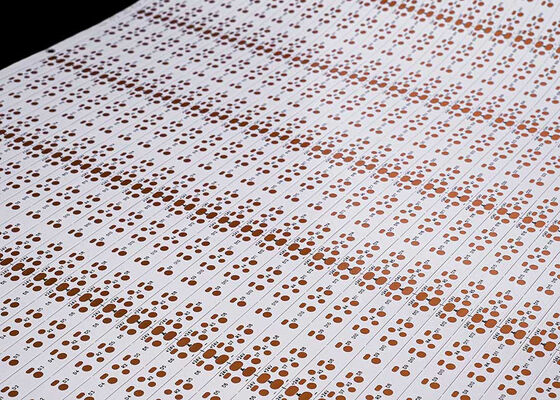

2835 Panneau de circuit flexible à bande LED avec panneau double face FPCB à film blanc pour personnalisation

Principaux paramètres techniques:

1. À propos des dimensions:

   Précision FPC: la taille maximale est de 240X500mm (limite 250X500mm), et il n'y a pas de limite à la taille minimale.

2. Nombre de couches sur le tableau
   • La structure de la carte à une seule couche est simple et est généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
   • Comparé au FPC à une seule couche, les cartes à double face ont deux couches de feuille de cuivre, des voies plus larges et des chemins conducteurs formés.instruments et autres produits automobiles.
3. Couleur du masque de soudure

   Les couleurs du masque de soudure du FPC sont jaune, noir et blanc.Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, comme les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche supplémentaire de revêtement blanc par rapport au film jaune et est souvent utilisé dans les produits qui nécessitent une réflexion,comme les luminaires, écrans LED, produits de beauté médicaux, etc.

4. Épaisseur de la feuille de cuivre
   • Les options de panneau unique FPC de précision comprennent 18um (0,5 oz) et 35um (1 oz);
   • La carte à double couche FPC de précision peut être sélectionnée entre 12um (0,33 oz), 18um (0,5 oz) et 35um (1 oz).
   • Le seul panneau FPC ordinaire peut choisir 18um/25um/35um (1 oz)/50um;
   • Les cartes à double couche FPC ordinaires peuvent être sélectionnées entre 18-25um, 25-25um, 35-35um ou 35-70um.
5. Largeur minimale des lignes/espacement des lignes

   Dans des circonstances normales, plus la difficulté est faible, plus le taux de défauts est élevé, et il est généralement recommandé d'utiliser au moins 3 millilitres.

1. Services de conseil

   16 ans d'expérience dans la conception de circuits imprimés flexibles FPC et la fabrication de R & D, pour fournir aux clients des solutions personnalisées, des dessins de conception,développer de nouveaux produits et fournir un soutien technique connexe.

2. Offre

   Des échantillons ou des lots de même type de technologie, de matériaux, de technologie avancée, des concessions de prix, pour que les clients puissent économiser des coûts.

3. Profession

   Notre société a l'Allemagne, le Japon, Taiwan et d'autres régions de l'équipement avancé et de la technologie de production, la production professionnelle, l'échelle.avec plus de 800 employés et 50 cadres techniques supérieurs.

4. Conception

   Fournir des solutions aux clients pour finaliser un certain nombre de certifications de système international, peut fournir la production de substrat, le câblage, la conception de principe, moule, patch,service à guichet unique de maillage en acier ouvert et branchement, 16 ans de précipitation de niveau professionnel et technique, digne de votre choix et confiance.

5. Fabrication d'échantillons

   Nous sommes spécialisés dans la fabrication d'échantillons FPC et les services de personnalisation, la société dispose d'une ligne de production accélérée, comme: échantillons de panneau double circuit flexible peuvent être terminés dans les 5-7 jours.
