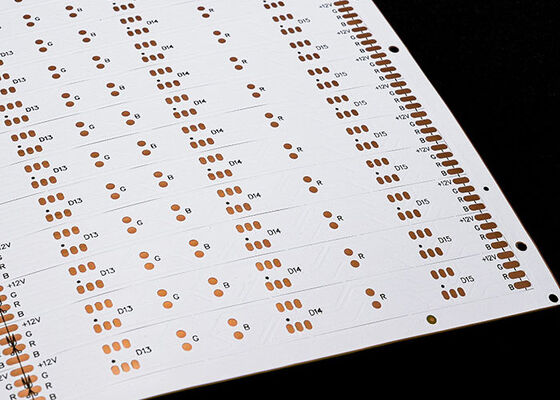

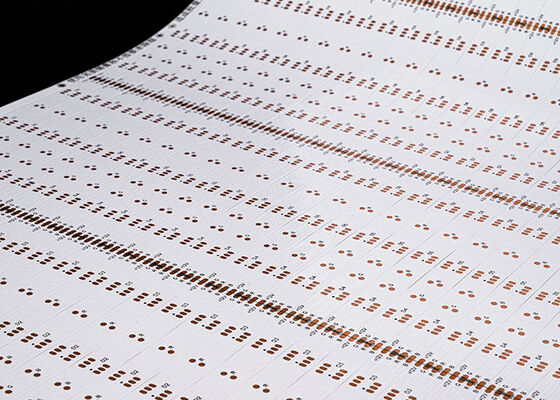

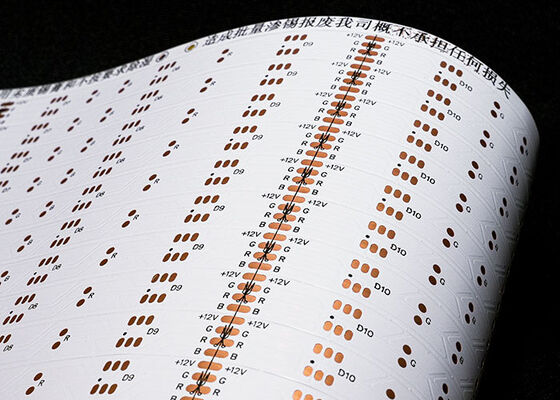

Circuit imprimé flexible LED double face 12V avec caractère noir OSP antioxydant

Modèle du produit: HQ30045
Nom du produit: Circuit imprimé flexible LED
Caractéristiques du produit: Carte double couche avec film blanc double face, caractère noir, OSP antioxydant

Spécifications du produit : 5050 15LED par pièce, Taille : 10*503mm, Carte double face 12V, film blanc, FPCB

FPC de précision : La taille maximale est de 240X500mm (limite 250X500mm), et il n'y a pas de limite à la taille minimale. Carte en rouleau : largeur maximale 240. longueur maximale 100 mètres.

• La structure de la carte simple couche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Comparées aux FPC simple couche, les cartes double face ont deux couches de cuivre, des vias augmentés et des chemins conducteurs formés. Elles sont généralement utilisées dans les téléphones portables, les tableaux de bord automobiles et d'autres produits.

Les couleurs du masque de soudure des FPC sont jaune, noir et blanc. Il est suggéré d'utiliser le jaune. Le film jaune convient à la grande majorité des produits, tels que divers produits de câblage. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche supplémentaire de revêtement blanc par rapport au film jaune, et est souvent utilisé dans les produits qui nécessitent une réflexion, tels que les luminaires, les écrans LED, les produits de beauté médicale, etc.

• Les options de panneau simple FPC de précision comprennent 18um (0,5 oz) et 35um (1 oz) ;
• La carte double couche FPC de précision peut être choisie parmi 12um (0,33 oz), 18um (0,5 oz) et 35um (1 oz).
• Le panneau simple FPC ordinaire peut choisir 18um/25um/35um (1 oz)/50um ;
• Les cartes double couche FPC ordinaires peuvent être choisies parmi 18-25um, 25-25um, 35-35um ou 35-70um.

Dans des circonstances normales, plus la difficulté est grande, plus le taux de défauts est élevé, et il est généralement recommandé d'utiliser au moins 3mil.

1. Consultation

   16 ans de concentration sur la conception et la fabrication de circuits imprimés flexibles FPC, pour fournir aux clients des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et un support technique connexe.

2. Offre

   Devis d'échantillons ou de lots du même type de technologie, matériaux, technologie avancée, prix avantageux, permettant aux clients de réduire considérablement les coûts.

3. Professionnalisme

   Notre entreprise dispose d'équipements et de technologies de production avancés d'Allemagne, du Japon, de Taïwan et d'autres régions, d'une production professionnelle, à grande échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 personnels techniques de haut niveau.

4. Conception

   Fournir des solutions aux clients pour finaliser un certain nombre de certifications de systèmes internationaux, peut fournir la production de substrats, le câblage, la conception de principes, le moulage, le patch, le plug-in et l'ouverture de mailles en acier, un service tout-en-un, 16 ans de précipitation professionnelle et technique, digne de votre choix et de votre confiance.

5. Fabrication d'échantillons

   Nous sommes spécialisés dans les services de fabrication et de personnalisation d'échantillons FPC. L'entreprise dispose d'une ligne de production accélérée, par exemple : les échantillons de cartes double face flexibles peuvent être réalisés en 5 à 7 jours.

Toutes les photos sur ce site sont réelles. En raison des changements d'éclairage et de la résolution de l'écran, l'image que vous voyez peut présenter un certain degré d'aberration chromatique. GongDong HongQi est un fabricant professionnel de circuits imprimés avec 16 ans d'histoire en Chine. Nos produits sont mis à jour et améliorés chaque année et nous sommes spécialisés dans tous les types de services de fabrication et de personnalisation d'échantillons FPC. Si vous êtes intéressé par nos produits, veuillez nous faire part de vos exigences, nous vous aiderons à fournir des solutions professionnelles, la production de substrats, le câblage, la conception de principes, le moulage, le patch, le plug-in et d'autres services tout-en-un.

veuillez nous contacter en ligne ou par e-mail, et nous vous fournirons un service personnalisé de notre équipe de vente professionnelle. Merci de votre temps.
