Description du produit :

Modèle : HQ006

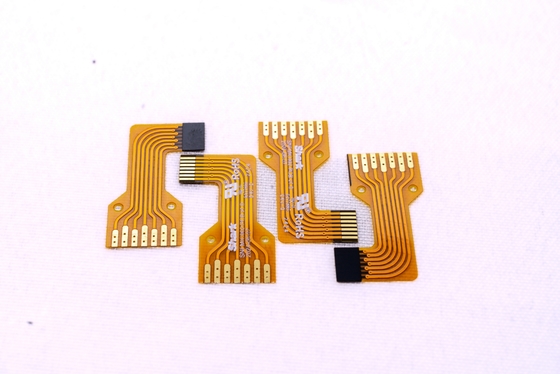

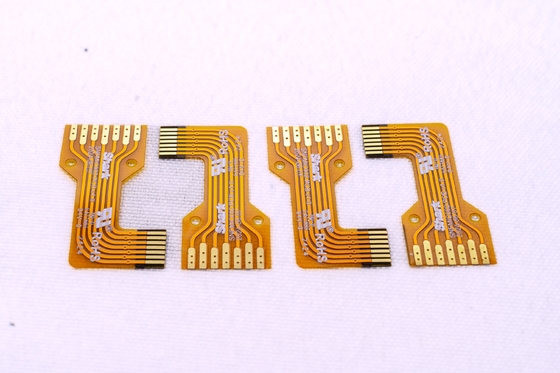

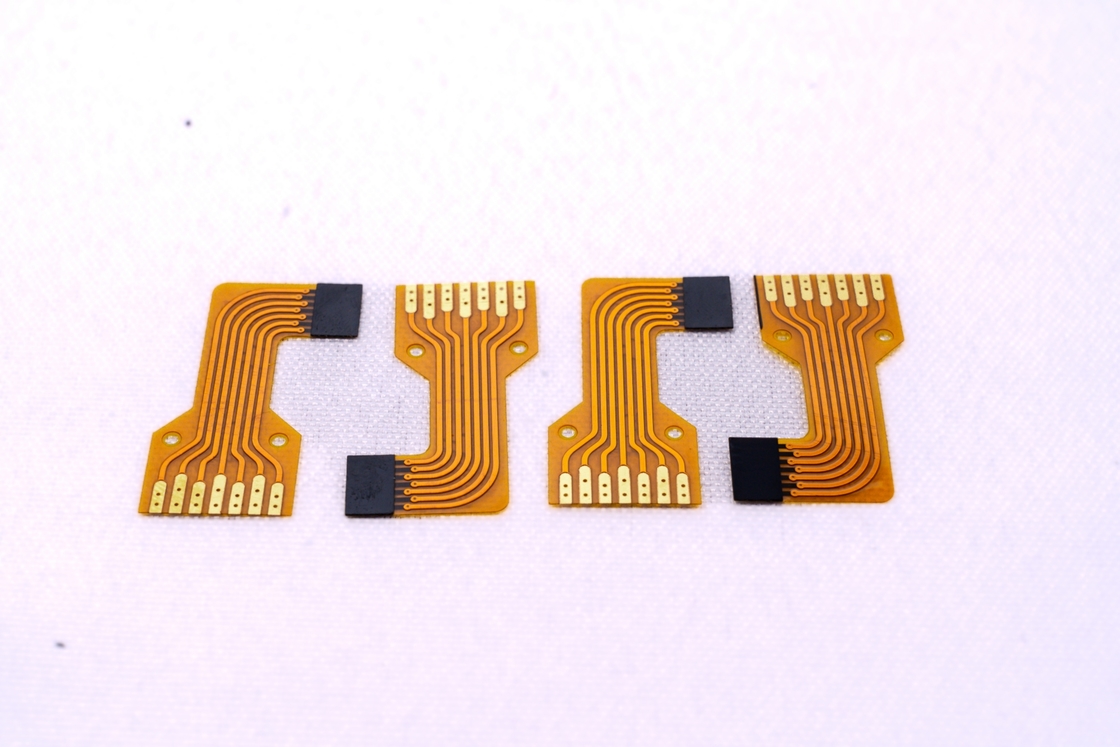

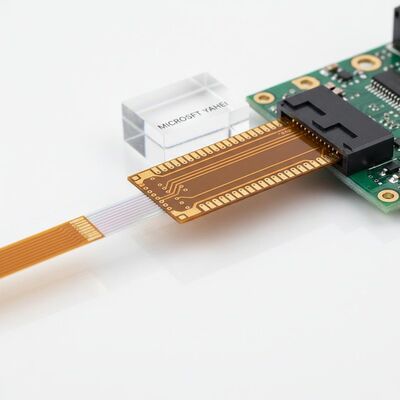

Nom : Connecter la nappe FPC

Caractéristiques :

• Construction en film jaune double face
• Finition plaquée or
• Conception de carte double couche de haute qualité

Spécifications :

• Personnalisable selon les exigences spécifiques (services personnalisés et production d'échantillons disponibles)

Paramètres de conception FPC :

1. Précision dimensionnelle :

• Taille maximale pour FPC de précision : 240 mm x 500 mm (tolérance jusqu'à 250 mm x 500 mm)
• Taille minimale : Aucune restriction
• Carte en matériau en rouleau : Largeur maximale 240 mm, longueur maximale 100 mètres

2. Options de couches de carte :

• FPC monocouche : Idéal pour les applications de circuits simples telles que le contrôle industriel et l'instrumentation électronique.
• FPC double face : Comporte deux couches de feuille de cuivre, des trous traversants accrus et des voies conductrices, ce qui le rend adapté aux applications avancées dans les appareils mobiles, les instruments automobiles et les produits similaires.

3. Couleurs du masque de soudure :

• Options disponibles : Jaune, noir ou blanc.
• Film jaune est recommandé pour la majorité des applications générales (par exemple, les assemblages de câbles).
• Film noir est couramment utilisé dans les applications haut de gamme ou sensibles à la lumière (par exemple, l'automobile, les appareils mobiles, les écrans LED).
• Film blanc comprend un revêtement réfléchissant supplémentaire et est idéal pour les produits nécessitant une réflexion de la lumière (par exemple, les luminaires, les équipements médicaux).

4. Options d'épaisseur de la feuille de cuivre :

• FPC de précision :
  • Panneau unique : 18μm (0,5 oz) ou 35μm (1 oz).
  • Carte double couche : 12μm (0,33 oz), 18μm (0,5 oz) ou 35μm (1 oz).
• FPC standard :
  • Panneau unique : 18μm/25μm/35μm (1 oz)/50μm.
  • Carte double couche : Les options incluent 18-25μm, 25-25μm, 35-35μm ou 35-70μm.

5. Largeur/espacement minimum des lignes :

• Minimum recommandé de 3 mil pour les applications standard afin d'assurer la fiabilité et de réduire les taux de défaut.

Processus de service :

1. Consultation et support de conception :

   • Avec plus de 16 ans d'expertise en conception, R&D et fabrication de FPC, nous fournissons des solutions sur mesure, des dessins de conception détaillés et un support technique pour répondre à vos exigences uniques.

2. Devis et échantillonnage :

   • Offre de devis compétitifs pour les échantillons ou les commandes en gros avec des technologies et des matériaux de pointe. Nous privilégions la rentabilité tout en maintenant des normes de haute qualité.

3. Capacités de production avancées :

   • Équipé d'équipements de fabrication de pointe en provenance d'Allemagne, du Japon et de Taïwan.
   • Notre usine de 20 000 mètres carrés emploie plus de 800 professionnels qualifiés, dont 50 experts techniques seniors, assurant une efficacité et une précision de production à grande échelle.

4. Conception et ingénierie complètes :

   • Fournir des solutions de bout en bout, y compris la production de substrats, la conception du câblage, le développement de principes, la fabrication de moules, le patching, le branchement et les services de maillage en acier.
   • Notre expertise est validée par de nombreuses certifications internationales et une longue expérience dans l'industrie.

5. Production d'échantillons :

   • Spécialisé dans la fabrication d'échantillons FPC avec des délais d'exécution rapides : échantillons de panneaux double face réalisés en 5 à 7 jours.

Certificats et distinctions

Remarque :
Toutes les images de produits sont des représentations authentiques de nos offres.
En tant que partenaire de confiance avec plus de 16 ans d'expérience dans l'industrie, nous nous spécialisons dans la fourniture de solutions FPC personnalisées de haute qualité pour diverses applications dans le monde entier.
