Modèle de produit:QG011

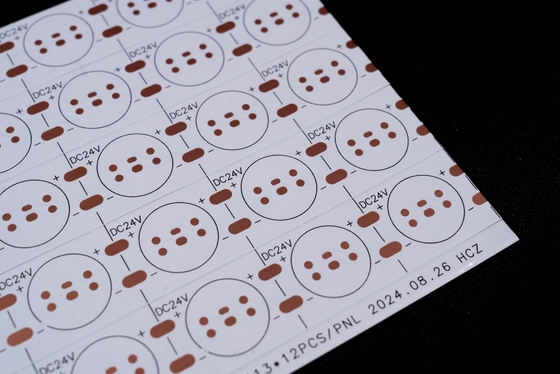

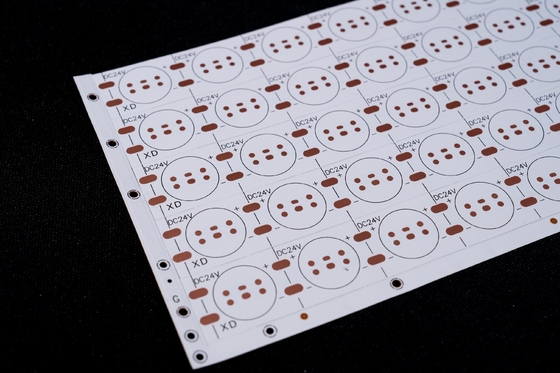

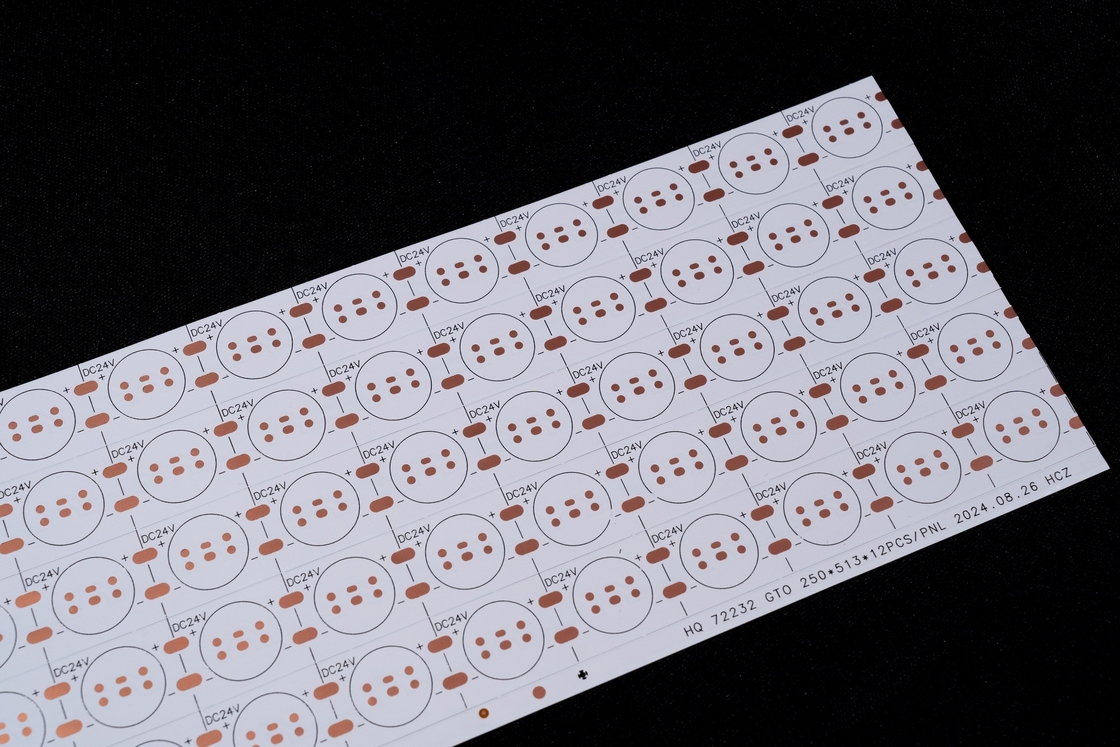

Nom du produit: Bande LED colorée FPC

Caractéristiques du produit: Panneau double couche, revêtement de film double face, tableau blanc, texte noir, OSP antioxydant t2835-25灯/PCS-12*503-24V-SIGNLE

1. Selon vos besoins, personnalisez différentes épaisseurs de matériau et exigences de processus. Bande LED colorée FPC et autres circuits imprimés flexibles LED avec simple et double face.
2. Bonne flexibilité et résistance à la flexion

L'usine dispose d'un testeur de flexion professionnel, chaque lot de matériaux étant soumis à des dizaines de milliers de tests de flexion avant la production en série.

1. À propos des dimensions :

FPC de précision : la taille maximale est de 240 x 500 mm (limite de 250 x 500 mm), et il n'y a aucune limite à la taille minimale. Panneau de matériau en rouleau : largeur maximale 240. longueur maximale 100 mètres.

2. Nombre de couches sur le tableau

• La structure de la carte monocouche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines comportant des circuits relativement simples.
• Par rapport au FPC simple couche, les cartes double face comportent deux couches de feuille de cuivre, des vias accrus et des chemins conducteurs formés. Ils sont généralement utilisés dans les téléphones mobiles, les instruments automobiles et d'autres produits.

3. Couleur du masque de soudure

Les couleurs du masque de soudure du FPC sont le jaune, le noir et le blanc. Il est suggéré d'utiliser du jaune, le film jaune convient à la grande majorité des produits, tels que divers produits de câbles. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche supplémentaire de revêtement blanc par rapport au film jaune et est souvent utilisé dans les produits nécessitant une réflexion, tels que les appareils d'éclairage, les écrans LED, les produits de beauté médicaux, etc.

4. Épaisseur de la feuille de cuivre

• Les options de panneau unique FPC de précision incluent 18 um (0,5 oz) et 35 um (1 oz) ;
• La carte double couche FPC de précision peut être sélectionnée parmi 12 um (0,33 oz), 18 um (0,5 oz) et 35 um (1 oz).
• Le panneau unique FPC ordinaire peut choisir 18um/25um/35um (1oz)/50um ;
• Les cartes double couche FPC ordinaires peuvent être sélectionnées parmi 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largeur de ligne minimale/espacement des lignes

Dans des circonstances normales, plus la difficulté est faible, plus le taux de défauts est élevé et il est généralement recommandé d'utiliser au moins 3 mil.

1. Consultant

16 ans se concentrent sur la conception de circuits imprimés flexibles FPC et la fabrication de R&D, pour fournir aux clients des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et fournir un support technique associé.

2. Offre

Devis d'échantillon ou de lot du même type de technologie, de matériaux, de technologie de pointe, de concessions de prix, permettant aux clients de réduire considérablement leurs coûts.

3. Profession

Notre société possède l'Allemagne, le Japon, Taiwan et d'autres régions d'équipements de pointe et de technologies de production, de production professionnelle et d'échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 cadres techniques supérieurs.

4. Conception

Fournir des solutions aux clients pour finaliser un certain nombre de certifications de systèmes internationaux, peut fournir la production de substrats, le câblage, la conception de principes, les moules, les patchs, les plug-ins et les mailles d'acier ouvertes, un service à guichet unique, 16 ans de précipitation de niveau professionnel et technique, digne de votre choix et de votre confiance.

5. Fabrication d'échantillons

Nous sommes spécialisés dans les services de fabrication et de personnalisation d'échantillons FPC. La société dispose d'une ligne de production accélérée, telle que : des échantillons à double panneau de circuits imprimés flexibles peuvent être réalisés dans un délai de 5 à 7 jours.

Toutes les photos de ce site sont réelles. En raison des changements d'éclairage, d'angle de prise de vue et de résolution d'affichage, l'image que vous voyez peut présenter un certain degré d'aberration chromatique. GongDong HongQi est un fabricant professionnel de circuits imprimés avec 16 ans d'histoire en Chine. Nos produits sont mis à jour et améliorés chaque année et nous nous spécialisons dans toutes sortes de services de fabrication et de personnalisation d'échantillons FPC. Si vous êtes intéressé par nos produits, veuillez nous indiquer vos besoins, nous vous aiderons à fournir des solutions professionnelles, la production de substrats, le câblage, la conception principale, le moule, le patch, le plug-in et autres services à guichet unique.

veuillez nous contacter en ligne ou par e-mail, et nous vous fournirons un service individuel de notre équipe de vente professionnelle. Merci pour votre temps.
