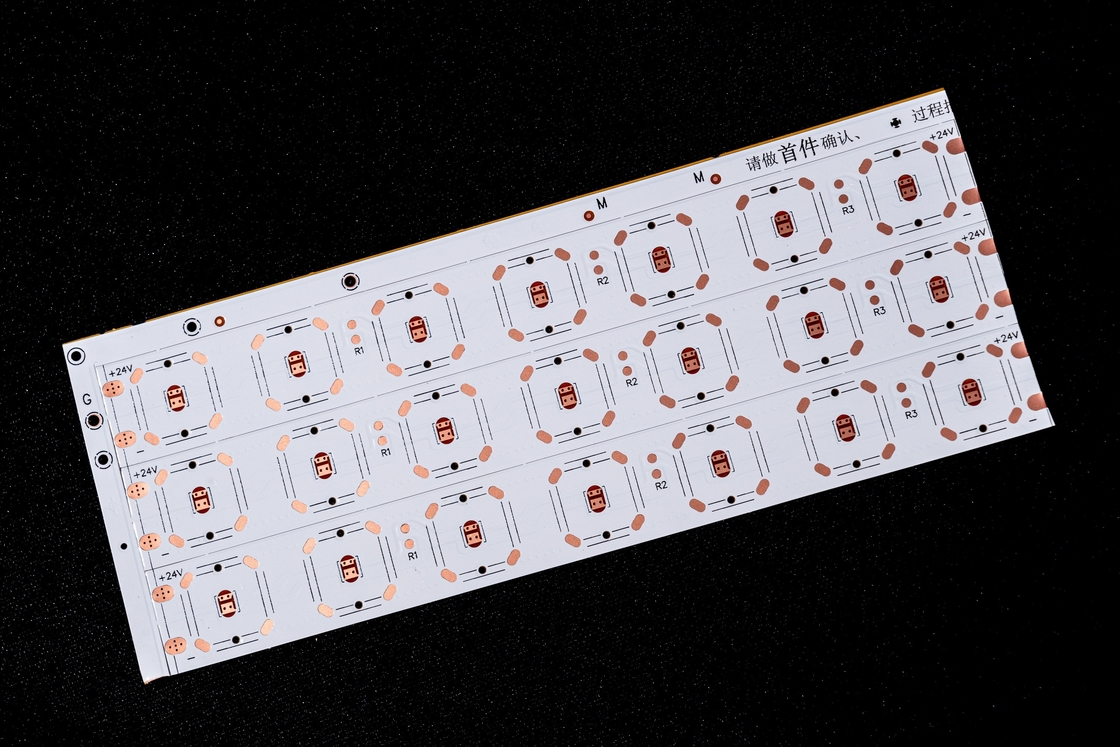

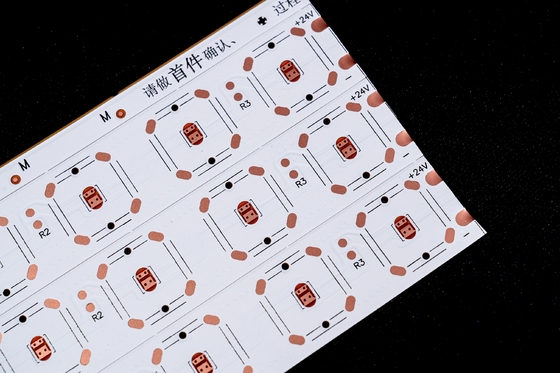

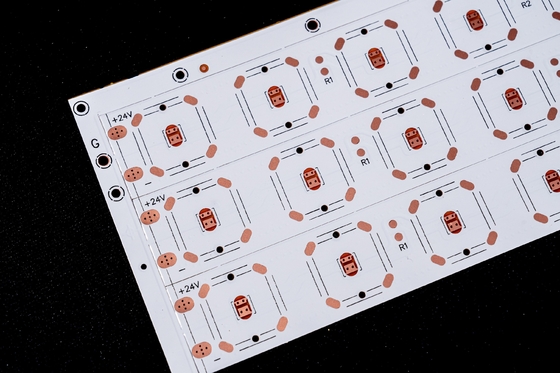

PCB flexible sans fil pour bande LED, carte double couche, revêtement film double face, carte blanche

Description du produit :

Modèle du produit:HQ011
Nom du produit: FPC de bande LED colorée
Caractéristiques du produit: Carte double couche, revêtement film double face, tableau blanc, texte noir, antioxydant OSP

Spécifications du produit :

1. Selon vos besoins, personnalisez différentes épaisseurs de matériaux et exigences de processus FPC de bande LED colorée et autres cartes de circuits imprimés flexibles LED avec simple et double face.

2. Bonne flexibilité et résistance à la flexion

L'usine dispose d'un testeur de flexion professionnel, chaque lot de matériaux passe par

Des dizaines de milliers de tests de flexion avant la production de masse.

Paramètres de conception FPC

Principaux paramètres techniques :

1. À propos de Dimensions :

FPC de précision : La taille maximale est de 240X500mm (limite 250X500mm), et il n'y a pas de limite à la taille minimale. Carte en matériau roulé : largeur maximale 240. longueur maximale 100 mètres.

2. Nombre de couches sur la carte

• La structure de la carte monocouche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Par rapport aux FPC monocouches, les cartes double face ont deux couches de feuille de cuivre, des vias augmentés et des chemins conducteurs formés. Elles sont généralement utilisées dans les téléphones portables, les instruments automobiles et autres produits.

3. Couleur du masque de soudure Les couleurs du masque de soudure des FPC sont le jaune, le noir et le blanc. Suggérez d'utiliser le jaune, le film jaune convient à la grande majorité des produits, tels que divers produits de câbles. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche supplémentaire de revêtement blanc par rapport au film jaune, et est souvent utilisé dans les produits qui nécessitent une réflexion, tels que les luminaires, les écrans LED, les produits de beauté médicale, etc.

4. Épaisseur de la feuille de cuivre

Les options de panneau unique FPC de précision incluent 18um (0.5oz) et 35um (1oz) ;

• La carte double couche FPC de précision peut être sélectionnée parmi 12um (0.33oz), 18um (0.5oz) et 35um (1oz).
• Le panneau unique FPC ordinaire peut choisir 18um/25um/35um (1oz)/50um ;
• Les cartes double couche FPC ordinaires peuvent être sélectionnées parmi 18-25um, 25-25um, 35-35um ou 35-70um.
• 5. Largeur de ligne/espacement de ligne minimum

Dans des circonstances normales, plus la difficulté est petite, plus le taux de défaut est élevé, et il est généralement recommandé d'utiliser au moins 3mil.

Processus de service

1. Consultation

16 ans d'attention sur la conception et la fabrication de R&D de cartes de circuits flexibles FPC, pour fournir aux clients des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et fournir un support technique connexe.

2. Offre

Échantillon ou devis par lots du même type de technologie, de matériaux, de technologie de pointe, de concessions de prix, ce qui permet aux clients d'économiser considérablement des coûts.

3. Profession

Notre société dispose d'équipements et de technologies de production avancés en provenance d'Allemagne, du Japon, de Taïwan et d'autres régions, d'une production professionnelle, à l'échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 cadres techniques supérieurs.

4. Conception

Fournir des solutions aux clients pour finaliser un certain nombre de certifications de système international, peut fournir la production de substrats, le câblage, la conception de principe, le moule, le patch, le plug-in et le service unique de grille en acier ouverte, 16 ans de précipitation de niveau professionnel et technique, digne de votre choix et de votre confiance.

5. Fabrication d'échantillons

Nous sommes spécialisés dans la fabrication d'échantillons FPC et les services de personnalisation, la société dispose d'une chaîne de production accélérée, tels que : les échantillons de panneaux doubles de cartes de circuits flexibles peuvent être complétés en 5 à 7 jours.
