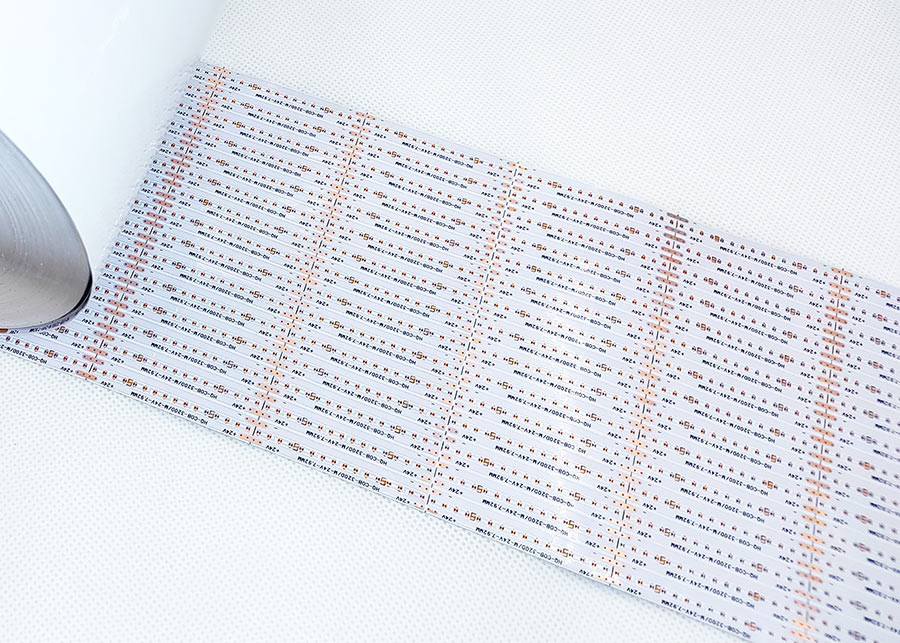

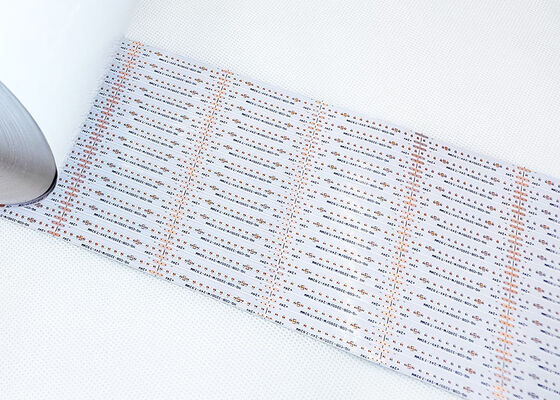

Plaque de circuit imprimé FPCB COB personnalisable avec une bonne flexibilité et une double couche pour les applications de bande LED

Name: Plaque de circuit imprimé FPCB COB personnalisable avec une bonne flexibilité et une double couche pour les applications de bande LED
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ054
Availability: InStock

Nom De Marque:	HONGQI
Numéro De Modèle:	HQ054
Nombre De Pièces:	500 pièces
Prix:	Négociable
Délai De Livraison:	Négociable
Conditions De Paiement:	L/C, D/A, T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Certification:

CE,CCC

Matériau isolant:

résine organique

Matériaux de base:

Cuivre

Nombre de couches::

Double face

Épaisseur de la couche d'isolation::

plaque mince

Technologie de traitement:

feuille roulée

Propriétés ignifuges de la flamme::

Niveau de protection contre les incendies V0

Épaisseur de la plaque:

0,25 mm ± 0,05

Méthode de commercialisation:

Ventes directes d'usine

Résine isolante:

Résine polyimide (PI)

Épaisseur d'isolation:

planche conventionnelle

Autre service:

soutenir des services personnalisés

Rigidité mécanique::

Flexible

domaine d'application:

Utilisé dans l'équipement médical, la beauté et la santé, les téléphones portables, les instrume

Détails d'emballage:

Emballé avec des étuis en papier

Capacité d'approvisionnement:

100000 pièces par mois

Mettre en évidence:

COB FPCB personnalisable

COB FPCB pour bande LED

Circuit imprimé FPCB personnalisable

Description du produit

Plaque de circuit imprimé FPCB à bande LED personnalisable

PCB COB personnalisable avec une excellente flexibilité et résistance pour les applications de circuits imprimés à bande LED.

Spécifications du produit

Modèle:HQ054

Nom du produit:Circuit-circuit à bande légère COB de longueur infinie

Caractéristiques du produit:Carton à double couche, revêtement par film à double face, tableau blanc, texte noir, antioxydant OSP

Principales caractéristiques

Fabrication de circuits imprimés flexibles personnalisables avec différentes épaisseurs de matériaux et exigences de processus
Disponible en configurations à une face, à deux faces et à plusieurs couches
Excellente souplesse et résistance à la flexion
Contrôle professionnel de la qualité avec des dizaines de milliers de tests de flexion avant la production en série

Paramètres de conception des FPC

Les dimensions

Précision FPC: taille maximale 240 × 500 mm (limite 250 × 500 mm), aucune taille minimale

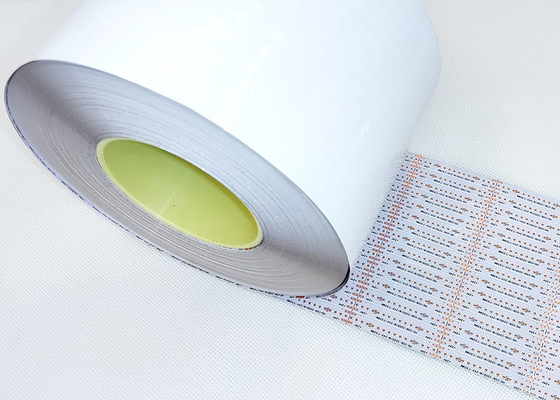

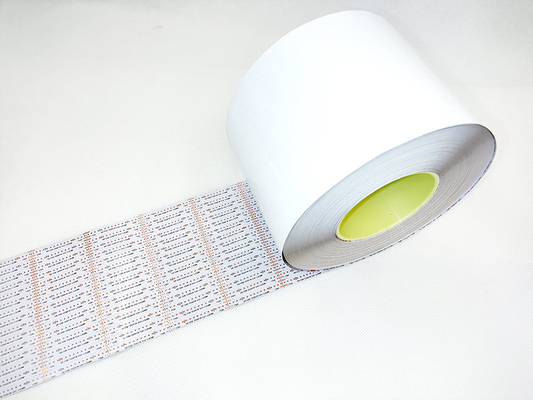

Plaque en rouleaux: largeur maximale 240 mm, longueur maximale 100 mètres

Couches de carton

Type de couche	Caractéristiques	Applications
Carton à une seule couche	Structure simple	Contrôle industriel, instruments électroniques, circuits simples
Plaque à double face	Deux couches de feuille de cuivre, via augmentée, voies conductrices	Téléphones portables, instruments automobiles, produits complexes

Couleurs du masque de soudure

Couleur	Caractéristiques	Applications
Jaune	Convient à la plupart des produits	Produits à base de câbles
Noir	haut de gamme, absorbant la lumière	Autos, téléphones portables, écrans LED
Blanc	Couche blanche supplémentaire pour la réflexion	Appareils d'éclairage, écrans à LED, produits de beauté médicale

Épaisseur du film de cuivre

Type de plaque	Options d'épaisseur disponibles
CPC de précision à panneau unique	18um (0,5 oz), 35um (1 oz)
Plaque à double couche FPC de précision	12 mm (0,33 oz), 18 mm (0,5 oz), 35 mm (1 oz)
Panneau unique de FPC ordinaire	18um, 25um, 35um (1 oz), 50um
Plaque à double couche ordinaire en PFC	18-25 mm, 25-25 mm, 35-35 mm, 35-70 mm, et ainsi de suite.

Largeur minimale des lignes/espacement des lignes

Minimum recommandé de 3 mil pour des résultats de fabrication optimaux

Processus de service

Services de conseil

16 ans d'expertise dans la conception de circuits imprimés flexibles FPC et la fabrication de R&D. Nous fournissons des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et le soutien technique.

Citation

Des prix compétitifs pour les échantillons ou la production par lots utilisant des technologies et des matériaux de pointe, aidant les clients à économiser considérablement sur les coûts.

Fabrication professionnelle

Des équipements avancés d'Allemagne, du Japon et de Taïwan. Production professionnelle à grande échelle avec 20 000 mètres carrés d'installation, plus de 800 employés et 50 experts techniques.

Services de conception

Des solutions complètes comprenant la production de substrat, le câblage, la conception des principes, la création de moules, SMT, le plug-in et l'ouverture de pochoirs.

Fabrication d'échantillons

Services spécialisés de fabrication et de personnalisation d'échantillons de FPC. Ligne de production accélérée disponible - échantillons de circuits imprimés flexibles à double face terminés en 5-7 jours.

Certificats et honneurs

Toutes les photos sur ce site sont authentiques et peuvent présenter des variations de couleur mineures en raison de différences d'éclairage, d'angle de prise de vue et de résolution de l'écran.GongDong HongQi est un fabricant de circuits imprimés professionnel avec 16 ans d'expérience en Chine. Nos produits sont continuellement mis à jour et mis à niveau chaque année. Nous sommes spécialisés dans tous les types de fabrication de échantillons FPC et des services de personnalisation. Si vous êtes intéressé par nos produits,S'il vous plaît partager vos exigences - nous fournirons des solutions professionnelles, y compris la production de substrat, câblage, conception de principe, création de moules, SMT, plug-in, et des services complets à guichet unique.
