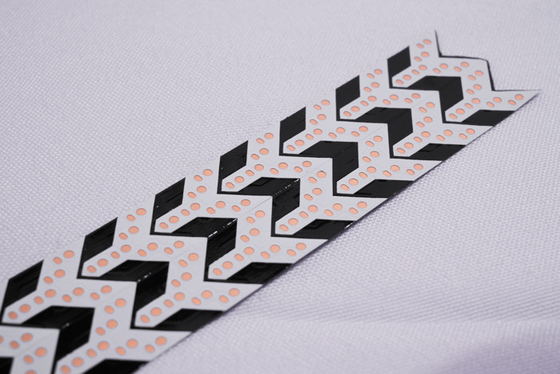

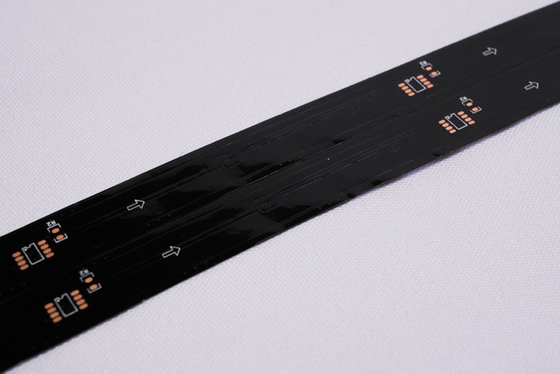

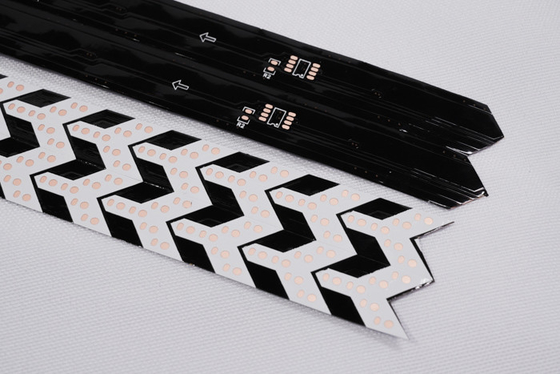

Modèle du produit : HQ046
Nom du produit : Bande LED FPC
Caractéristiques du produit : Carte de circuit imprimé double couche, film noir double face, texte noir, surface OSP antioxydante

1. Nous sommes le fabricant de FPC et de circuits imprimés flexibles, personnalisons selon vos besoins différentes épaisseurs de matériaux et exigences de processus pour les bandes LED FPC, les FPC de précision, les bandes LED colorées FPC et d'autres circuits imprimés flexibles LED avec simple, double face et multicouches.
2. Bonne flexibilité et résistance à la flexion
L'usine dispose d'un testeur de flexion professionnel, chaque lot de matériaux passe par
des dizaines de milliers de tests de flexion avant la production de masse pour garantir la qualité du produit.

Paramètres techniques principaux :
1. Concernant les dimensions :
FPC de précision : La taille maximale est de 240 x 500 mm (limite 250 x 500 mm), et il n'y a pas de limite à la taille minimale. Carte en rouleau : largeur maximale 240 mm, longueur maximale 100 mètres.
2. Nombre de couches sur la carte

• La structure de la carte simple couche est simple et généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Comparées aux FPC simple couche, les cartes double face ont deux couches de feuille de cuivre, des vias augmentés et des chemins conducteurs formés. Elles sont généralement utilisées dans les téléphones portables, les tableaux de bord automobiles et d'autres produits.

3. Couleur du masque de soudure
Les couleurs du masque de soudure des FPC sont jaune, noir et blanc. Il est suggéré d'utiliser le jaune. Le film jaune convient à la grande majorité des produits, tels que divers produits de câblage. Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière, tels que les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche supplémentaire de revêtement blanc par rapport au film jaune, et est souvent utilisé dans les produits qui nécessitent une réflexion, tels que les luminaires, les écrans LED, les produits de beauté médicale, etc.
4. Épaisseur de la feuille de cuivre

• Les options de panneau simple FPC de précision comprennent 18 um (0,5 oz) et 35 um (1 oz) ;
• La carte double couche FPC de précision peut être choisie parmi 12 um (0,33 oz), 18 um (0,5 oz) et 35 um (1 oz).
• Le panneau simple FPC ordinaire peut choisir 18 um/25 um/35 um (1 oz)/50 um ;
• Les cartes double couche FPC ordinaires peuvent être choisies parmi 18-25 um, 25-25 um, 35-35 um ou 35-70 um.

5. Largeur de ligne/espacement de ligne minimum
Dans des circonstances normales, plus la difficulté est petite, plus le taux de défauts est élevé, et il est généralement recommandé d'utiliser au moins 3 mil.

1. Consultation

   16 ans de concentration sur la conception et la fabrication R&D de circuits imprimés flexibles FPC, pour fournir aux clients des solutions personnalisées, des dessins de conception, le développement de nouveaux produits et fournir un support technique connexe.

2. Offre

   Devis d'échantillon ou de lot du même type de technologie, matériaux, technologie avancée, concessions de prix, permettant aux clients d'économiser considérablement des coûts.

3. Professionnalisme

   Notre entreprise dispose d'équipements et de technologies de production avancés d'Allemagne, du Japon, de Taïwan et d'autres régions, d'une production professionnelle, à grande échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 personnels techniques de haut niveau.

4. Conception

   Fournir des solutions aux clients pour finaliser un certain nombre de certifications de systèmes internationaux, peut fournir la production de substrats, le câblage, la conception de principes, le moulage, le patch, le plug-in et l'ouverture de tamis en acier, un service complet. 16 ans de précipitation professionnelle et technique, digne de votre choix et de votre confiance.

5. Fabrication d'échantillons

   Nous sommes spécialisés dans les services d'échantillonnage et de personnalisation de FPC. L'entreprise dispose d'une ligne de production accélérée, par exemple : les échantillons de cartes double couche de circuits imprimés flexibles peuvent être terminés en 5 à 7 jours.
