Comment concevoir une carte PCB?

Nous sommes des fabricants de circuits imprimés flexibles de profession, peut être fourni FPC circuit imprimé flexible, FPC circuit imprimé flexible, HDI circuit imprimé, SMD LED bande lumineuse, COB LED bande,Conception de la carte de PCBL'écran LED flexible, le circuit imprimé électronique, l'assemblage de cartes de circuit imprimé, l'instrument de beauté de masque facial à domicile et la carte de circuit imprimé du dispositif de croissance des cheveux, etc.

Description du produit:

Modèle de produit: HQ007

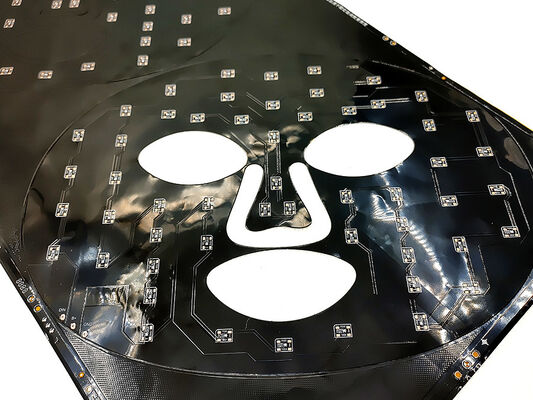

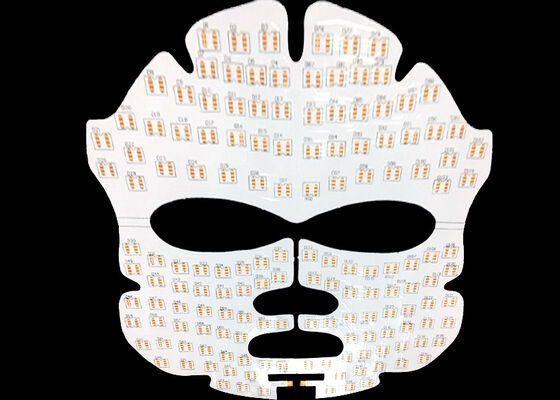

Nom du produit: Dispositif de beauté photon FPC / Circuits de masque de beauté LED

Caractéristiques du produit: carton à double couche, revêtement par film à double face, tableau blanc, texte noir, OSP antioxydant

Les spécifications du produit:

1. Selon vos besoins pour personnaliser différentes épaisseurs de matériau et les exigences de processus LED flexible masque circuit imprimé, masque LED simple et double face câblage multicouche.

2. Bonne souplesse et résistance à la flexion

L'usine dispose d'un testeur de flexion professionnel, chaque lot de matériaux à travers

Des dizaines de milliers de tests de flexion avant la production en série

Paramètres de conception du FPC

Principaux paramètres techniques:

1À propos des dimensions:

La taille maximale est de 240X500mm (limite 250X500mm), et il n'y a pas de limite à la taille minimale.

2. Nombre de couches sur le tableau

• La structure de la carte à une seule couche est simple et est généralement utilisée dans le contrôle industriel, les instruments électroniques et d'autres domaines avec des circuits relativement simples.
• Comparé au FPC à une seule couche, les cartes à double face ont deux couches de feuille de cuivre, des voies plus larges et des chemins conducteurs formés.instruments et autres produits automobiles.

3Couleur du masque de soudure

Les couleurs du masque de soudure du FPC sont le jaune, le noir et le blanc.Suggérez d'utiliser le jaune,le film jaune convient à la grande majorité des produits,tels que divers produits de câbles.Le film noir est couramment utilisé dans les produits haut de gamme ou absorbant la lumière,comme les voitures, les téléphones portables, les écrans LED, etc. Le film blanc a une couche supplémentaire de revêtement blanc par rapport au film jaune et est souvent utilisé dans les produits qui nécessitent une réflexion,comme les luminaires, écrans LED, produits de beauté médicaux, etc.

4. Épaisseur de la feuille de cuivre

• Les options de panneau unique FPC de précision comprennent 18um (0,5 oz) et 35um (1 oz);
• La carte à double couche FPC de précision peut être sélectionnée entre 12um (0,33 oz), 18um (0,5 oz) et 35um (1 oz).
• Le seul panneau FPC ordinaire peut choisir 18um/25um/35um (1 oz)/50um;
• Les cartes à double couche FPC ordinaires peuvent être sélectionnées entre 18-25um, 25-25um, 35-35um ou 35-70um.

5Largeur minimale des lignes/espacement des lignes

Dans des circonstances normales, plus la difficulté est faible, plus le taux de défauts est élevé, et il est généralement recommandé d'utiliser au moins 3 millilitres.

Processus de maintenance

1. 1.Consultation

   16 ans d'expérience dans la conception de circuits imprimés flexibles FPC et la fabrication de R & D, pour fournir aux clients des solutions personnalisées, des dessins de conception,développer de nouveaux produits et fournir un soutien technique connexe.

2. 2- Je vous offre.

   Des échantillons ou des lots de même type de technologie, de matériaux, de technologie avancée, des concessions de prix, pour que les clients puissent économiser des coûts.

3. 3- Profession

   Notre société a l'Allemagne, le Japon, Taiwan et d'autres régions de l'équipement avancé et de la technologie de production, la production professionnelle, l'échelle.avec plus de 800 employés et 50 cadres techniques supérieurs.

4. 4.Conception

   Fournir des solutions aux clients pour finaliser un certain nombre de certifications de système international, peut fournir la production de substrat, le câblage, la conception de principe, moule, patch,service à guichet unique de maillage en acier ouvert et branchement, 16 ans de précipitation de niveau professionnel et technique, digne de votre choix et confiance.

5. 5.Prélèvement d'échantillons

   Nous sommes spécialisés dans la fabrication d'échantillons FPC et les services de personnalisation, la société dispose d'une ligne de production accélérée, comme: échantillons de panneau double circuit flexible peuvent être terminés dans les 5-7 jours.
